开关电源电路输出5V （STB）与12V两组电压，额定输出电流均为1A，最大输出电流分别为2A、1.25A；背光驱动电路驱动3只U型冷阴极灯管（CCFL），逆变工作频率为53kHz～57kHz，启辉时间约1s～2s，启辉电压为1190V，正常工作时驱动灯管的电流为10.5mA～11.5mA； BL_ON（背光开／关）信号电压为0V（背光关）或5V（背光开），DIM（背光亮度调节）信号电压为0V～3.3V（0V和3.3V分别对应背光最暗和背光最亮）。

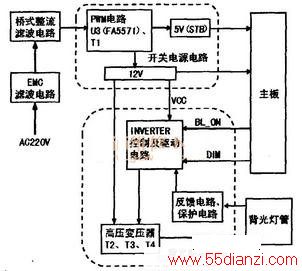

接通电源后，PWM主电源工作，输出5V和12V；当BL ON端为高电平时，高压控制芯片U1（MP1007）工作，其电路框图如下图所示。
