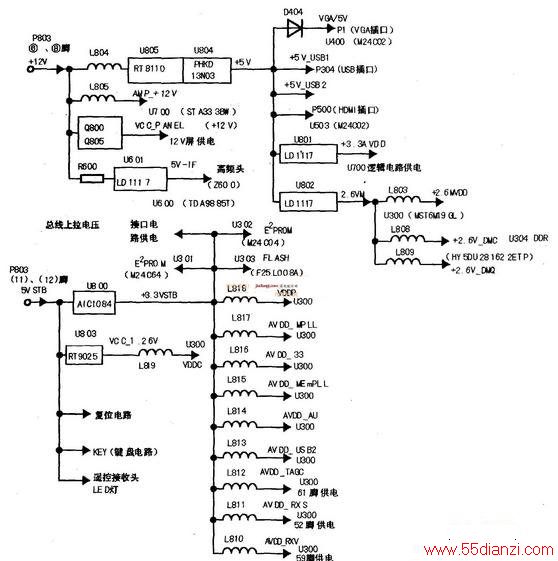

＋5V电压又分为五路：第一路经D404作为VGA/5V电压为VGA输入插座P1及VGA数据存储块U400 （M24C02）供电；第二路作为＋5V_USB1\＋5V_USB2电压，送至USB接口P304；第三路为HDMI输入插座P500及HDMI数据存 储块U503（M24C02）供电；第四路经U801（LD1117）变换为＋3.3AVDD电压给U700逻辑电路及相关接口电路供电；第五路经 U802 （LD 1117）变为2.6VM电压，随后又分为三路：第一路经L803滤波后作为＋2.6MVDD电压，为主控芯片U300（MST6M19GL）的111、 117等脚供电；第二、三路分别经L808、L809滤波后作为＋2.6V DMC、＋2.6V_DMQ电压，为DDR存储块U304（HY5DU281622ETP）供电。
开关电源送至主板P803插座11、12脚的5VST待机电压，分为五路输出：第一路为遥控接收头及LED指示灯供电；第二路为KEY（键盘电路）供电； 第三路为复位电路供电；第四路经U803 （RT9025 ）转变为VCC_1.26V电压，经L819滤波后作为VDDC电压，为U300的98、99等脚供电；第五路经U800（AIC 1084）转换为＋3.3VSTB电压，主要用于以下电路：为密码E2PROM存储块U302（24C02）供电；作为总线上拉电压，并为相关接口电路供 电；为用户ETROM存储块U301 （24C02）供电；为程序FLASH存储块U303 （F25L008A）供电；经L818滤波后作为VDDP电压，为U300的96、166等脚供电；经L817滤波后作为AVDD_ MPLL电压，为U300的48脚供电；经L816滤波后作为AVDD_33电压，为U300的18、37脚供电；经L815滤波后作为 AVDD_MPLL电压，为U300的128脚供电；经L814滤波后作为AVDD_AU电压，为U300的64、69脚供电；经L813滤波后作为 AVDD_USB2电压，为U300的162脚供电；经L812滤波后作为AVDD_TAGC电压，为U300的61脚供电；经L811滤波后作为 AVDD_RXS电压，为U300的52脚供电；经L810滤波后作为AVDD_RXV电压，为U300的59脚供电。
