1.升级前准备工作
1)升级前必须重新格式化成FAT32格式;
2)格式化后,上产线前必须验证U判可正常升级;
3)软件准备:MS608软件包括boot程序(程序名为mboot)和主程序(程序名为MstarUpgrade.bin),请将两个软件解压后方在U盘根目录下。
2.工厂菜单升级(先升级boot程序,再升级主程序,以下两个步骤都完成,即升级成功)
1)工厂菜单升级mboot:
a)开机,插入U盘,等待系统启动正常;
b)按遥控器INPUT+1147,调出工厂菜单;
c)移动光标,选择条目UpgradeMboot;
d)当弹出提示框时,选择Confirm,然后进入升级状态;
e)等待10s左右,当提示“SuCCess”时,升级成功,否则Mboot升级失败。
2)工厂菜单升级主程序:
a)在完成Mboot程序升级后,移动光标,选择条目UpgradeMain;
b)当弹出提示框时,选择Confirm,机器会自动关机重启然后进入升级模式后开始升级;
c)升级时,可通过LED灯判断升级状态,整个过程大约为3分钟。
绿灯慢闪,表示升级中;
绿灯快闪,表示升级成功,这时重新断电再上电即可;
红灯快闪,表示升级失败,需要重新上电升级;
如果多次升级仍失败,请更换U盘后重新升级。
3.AC上电升级
1)注意事项:
a)由于AC上电可以同时升级mboot.bin和MstarUpgrade.bin,请确保U盘里的boot程序和主程序一致。
b)如果mboot.bin和MstarUpgrade.bin,不对齐,有可能导致不可控的异常发生。
2)AC上电升级:
a)将U盘插入任意一个USB口(为了确保升级稳定性,另一个USB口不要插入任何设备)
b)AC上电,系统将自动进入升级模式;升级时,可通过LED灯判断升级状态,整个过程大约为3分钟。灯闪状态识别同上。
c)注:相同的软件不能再次自动升级,如果需强制升级,可在上电前,按住按键板的K0键,直到当看到面板绿灯闪烁,即表示再次进入升级模式,可松开按键,升级状态同3。

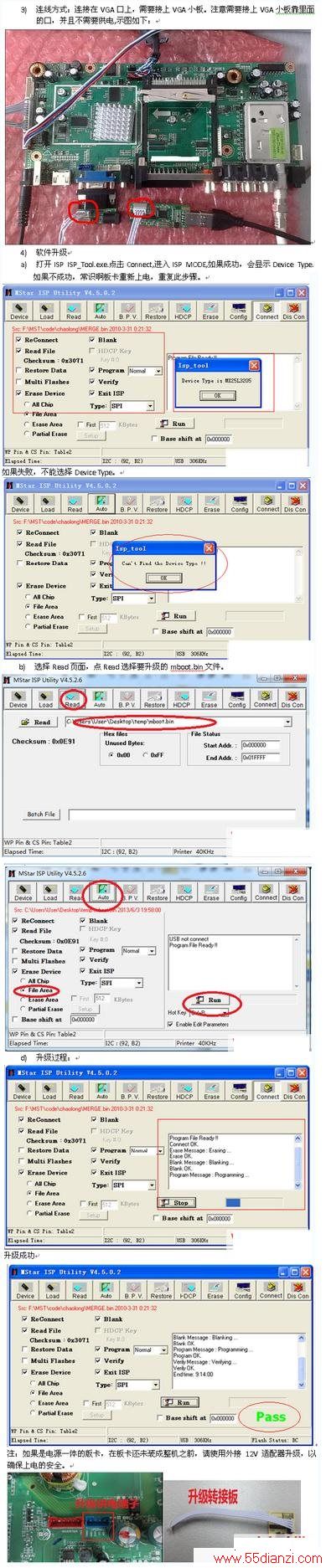

4.串口升级mboot
与MSD30X、VST59等MST方案的串口工具一致,如果已有MST串口升级的经验,只需要read时选择mboot.bin文件,并且,将EraseDevICe设为FileArea,其余步骤可省略不看。注意:务必将EraseDevice设为FileArea,否则会导致原有板卡的MAC地址和HDCP地址被擦除。

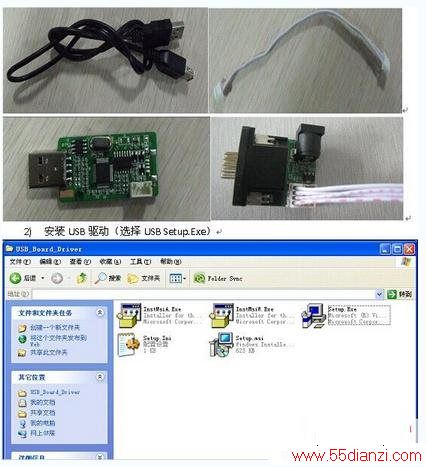

1)抄写工具准备:USB延长线、4PIN反向线、串口小板、VGA升级小板
一定要接上USB工具再安装
