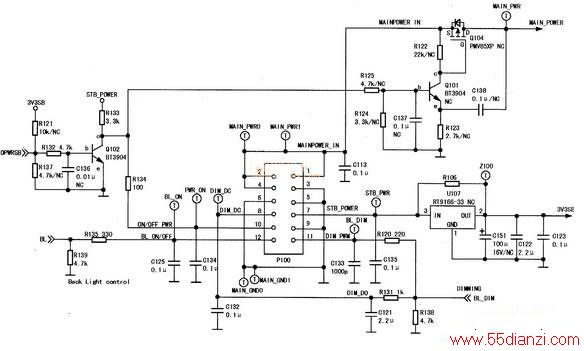

此机接通电源后，电源板上副电源电路工作，输出3.3V电压，供给主芯片及遥控、按键电路。该机开／待机控制电路如上图所示。待机时，OP-WRSB信号为高电平（约3.2V）、Q102导通，其集电极为低电平：一路通过电阻R134与插座P100的⑩脚（ON/OFF-PWR）送往电源板，这时电源板上的主电源不启动；另一路低电平经电阻R125加到Q101的基极，Q101截止，则P沟道场效应管Q104因源栅极压差小于开启电压也截止，MAINesPOWER端输出电压为0V，整机处于待机状态。二次开机后，OPWRSB信号变为低电平，Q102截止，其集电极为高电平（约3.3V）:一路给P100R的⑩脚送给电，源板，主电源工作，输出12V电压（部分机型为24V）通过P100的①、②、④脚送给主板另一路高电平使Q101导通，R122两端分压达到Q104的开启电压，MAINPOWER端输出12V电压，然后通过LDO及DC-DC电路得到多路电压，如下图所示，这时电视机进入开机状态。
该部分电路的关键测试点如下图所示，通电后P100的⑦脚（或电阻R106、R463、R464、R454一端）电压应为3.3V；开／待机时，P10O的⑩脚（或电阻R134一端）应有0V、3.3V的电压变化；二次开机后，P100的①、②、④脚应有12V或24V电压。
