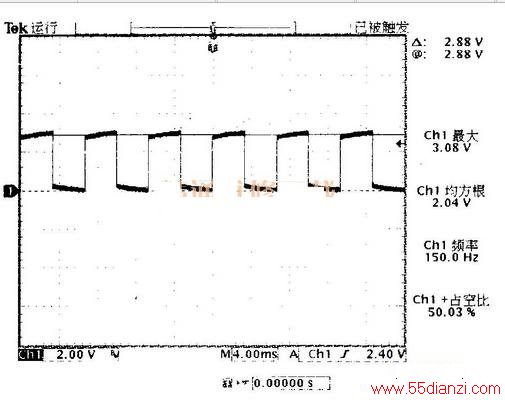

若用DIM-PWM调光控制方式,则P100的11脚的波形如下图所示,用万用表测得该脚的直流电压约为2V;若采用DIM-DC调光控制方式,则调节亮度时,P100的⑧脚电压应在0.5V~3.3V之间变化。
