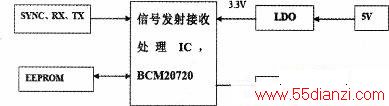

蓝牙眼镜采用RF射频技术，为了防止多台电视同时工作相互干扰，首次使用时需要配对，配对时打开3D，按住开关模式键6s以上再松开，此时绿灯闪烁表示正在配对，绿灯熄灭代表配对成功。在蓝牙眼镜中(BCM20730)接受并处理的通道信号通过so、SI、S2、S3给到驱动IC，lC内部进行转换，输出A、B、C、D4通道的镜片驱动信号、这4个通道分别为L_LCD、L_COM、R_LCD、R_COM。眼镜工作在3D状态．3D同步信号的V_SYNC为50Hz。单通道信号为频率25Hz．占空比位50%，低电平为Ov，高电平为10V的PWM信号。对两个通道做减法可以得到一个算子波形，对应的就是液晶镜片上下的电压差。而液晶在+10V和- 10V都是可以导通工作的，眼镜开关的频率就是50Hz。右镜片两通道的减法算子滞后左镜片四分之一个周期，刚好开关频率滞后二分之一个周期。所以整个眼镜工作时，左镜片导通右镜片关闭，右镜片导通左镜片关闭。
