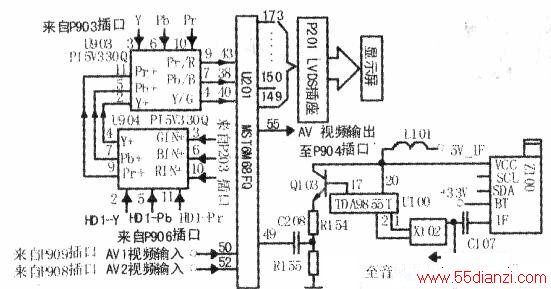

该机芯视频信号流程方框图如下图所示。由图可看出，从高频头⑧脚输出的IF信号，经C107送至图像声表面滤波器X102信号输入端，经滤除干扰并选频后的TV图像中频信号，从X102的信号输出端送至中放块U100( TDA9885T)的中频图像信号输入端①、②脚，在内部经中频放大、AGC控制及解调后得到TV视频信号，并从⑩脚输出。此信号经Q103放大及阻抗变换后，由C208送至主控芯片U201第49脚，在U201内部，经输出信号选择开关选择后的TV图像信号再送入视频编码电路，经相关数字化处理后得到LVDS数据和时钟信号，这两种信号从U201的149～173脚输出，经插座P201送人逻辑板，再由显示屏重现TV图像。从图3还可知：VGA视频信号从插座P203输入，送至模拟开关lC U904(PI5V330Q)的③、⑥、⑩脚，经选择后从④、⑦、⑨脚输出，又被送至另一模拟开关lC U903的②、⑤、⑨脚，然后经U903选择后从④、⑦、⑨脚输出，分别送至U201的G、B、R信号输入端40、38、43脚；HDTV视频信号经插座P906从U904的②、⑤、11脚输入，经选择后从④、⑦、⑨脚输出，再送入U903的②、⑤、⑨脚，经U903再次选择后送至U201的40、38、43脚；Y、Pb、Pr端子输入信号从插座P903送入U903的③、⑥、⑩脚，经U903选择后送至U201的40、38、43脚：AV1、AV2视频信号分别由插座P909、P908输入，然后被分别送至U201的50、52脚；上述信号同TV视频信号一样，均被送至输出信号选择开关，等待最终选择后，由显示屏显像。此外，AV视频信号是从U201的55脚输出，送至P904输出插口。
