根据式(5)进行程序设计，误差的正负方向判断采用case 语句，当y(n) 和y(n - 1) 的符号位分别为“0”和“1”时，y(n - 1 2)的符号位不变;当符号位分别为“1”和“0”时，y(n - 1 2) 的符号位取反;当符号位为“0”“0”或“1”“1”时，令输出的μτ (n) = 0.TED程序在1 Ti 的时钟控制下进行运算，最终得到29位误差数据，并以1 T 的速率即码元速率输出至环路滤波器电路。
2.2.3 环路滤波器设计

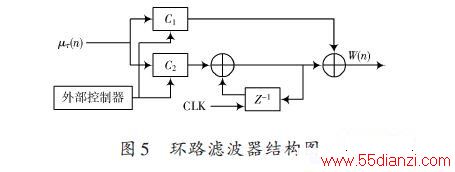

本文对Gardner算法中的环路滤波器进行了改进，根据通用位同步器的要求，采用二阶数字滤波器，并且开放滤波器参数(C1,C2 ) 和使能(c_en)端口，当码元速率变化时，通过外部控制器来改变参数，实现滤波器的通用性。滤波器结构如图5所示。
从图5可以看到，滤波器的输出为：
式中：Ko Kd 为环路增益;ζ 为阻尼系数，取ζ =0.707;T 为采样时间间隔，即相位调整间隔;ωn 为无阻尼振荡频率。
为减少资源占用，环路滤波器中的乘法运算均采用移位方式实现，处理后的误差信息送给内部控制器。
2.2.4 内部控制器设计
内部控制器根据定时误差信息，调整插值频率1 Ti和误差间隔μk ,并输出位同步脉冲BS,它包含NCO(Numerically ControlLED Oscillator)和误差间隔计算两部分。该程序提供接口(频率字fw 和使能端fw_en)，外部控制器可以通过该接口输入参数。

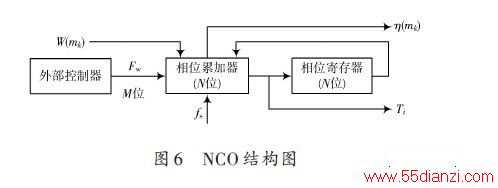

本设计中NCO 采用与文献[10]类似的DDS(DirectDigital Synthesis)结构，其频率控制字Fw 可由外部控制器设置，其结构如图6所示。
图6中，M 为频率控制字位数，N 为相位累加器和相位寄存器的位数。这里取M = N = 23,采用递减型的NCO,归一化后相位累加器的累加值为：
式中：Fw 为频率控制字;W (mk ) 为环路滤波器输出的误差信号，二者由环路滤波器提供，决定了NCO的溢出周期。其中，当：
NCO 溢出信号即为提取出的位同步信号的2 倍频(2BS)，经2分频后可以得到位同步脉冲(BS)输出，2BS同时作为内插滤波器和误差间隔计算的使能信号。
误差间隔μk 在NCO 溢出后的下一个Ts 时刻进行计算，环路锁定时：
将其截断为8位数据送给内插滤波器。

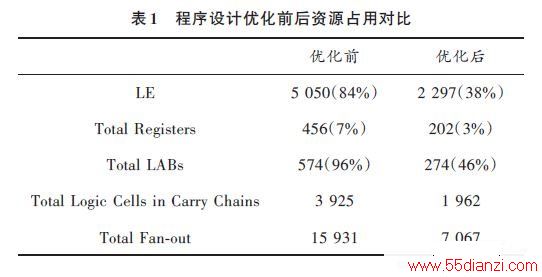

本设计同时对代码进行了优化，数据有效位的截取、内插滤波器的结构优化、乘法采用移位计算代替等措施，有效地节省了硬件资源，优化前和优化后的资源占用情况对比见表1.
3 仿真和分析
3.1 Matlab仿真

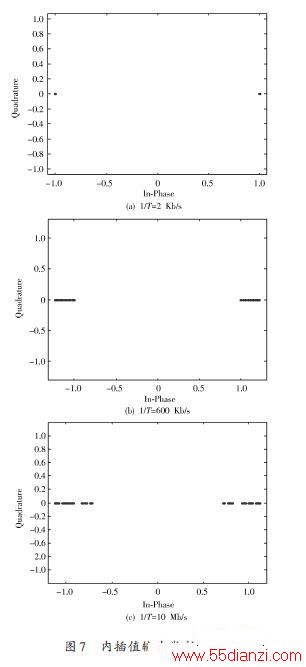

本文采用Matlab对算法进行理论仿真，输入采样值x(m) 为[-1,1]之间的随机码，采样频率上限为20 MHz,令码元速率分别为2 Kb/s,600 Kb/s,10 Mb/s,环路滤波器、内部控制器参数随码元速率变化。取内插滤波器的插值输出y(kTi) 做散射图分析，验证对不同速率的基带信号，内插值是否接近最佳判决值，如图7所示。
从图7可以看出，在基带速率和采样率满足奈奎斯特定理的条件下，该仿真输出的内插值均集中在理想值-1和1周围，虽然有一定的模糊，且频率越高，模糊程度越大，但码元判决阈值在0值点，所以判决值无需严格为±1,该图表明对于较宽速率范围内的基带信号，输出的插值均能够较好地用于码元判决，即算法正确。
3.2 FPGA仿真

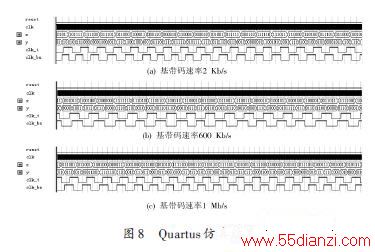

在QUARTus下对本设计进行仿真。基带信号采用M 序列，由FPGA生成，令基带码速率分别为2 Kb/s,600 Kb/s,1 Mb/s,同时分频器、NCO 及环路滤波器参数也做相应设置，仿真结果如图8所示。
在图8中，x为基带码元序列，y为内插值输出，clk_t为基带码元时钟，clk_bs为提取出的位同步信号。从图中可以看到，clk_bs经过定时环路调整，其上升沿逐渐向clk_t的下降沿(即最佳判决点)靠近，且随着基带码元速率的变化，clk_bs也会随之变化，但其中心频率与clk_t相同，相位与最佳判决点相差不超过半个码元周期，可以进行码元判决，这表明本设计对2 Kb/s~1 Mb/s内的基带信号，均可实现位同步。
4 结语
本文提出了一种基于FPGA的通用位同步器的设计方案。该设计方案中的同步器在传统Gardner算法的基础上进行了改进，其中，内插滤波器采用Farrow结构，定时误差检测采用GA-TED算法，环路滤波器和内部控制器参数可由外部控制器设置，因而实现了较宽速率范围内基带码元的位同步。仿真结果表明，该方案占用FPGA资源较少，并且在实际应用中具有可靠有效性。
