本文通过直接对芯片内部PLL以及VENC时序发生器的配置，产生显示高清数字视频所需的像素时钟和同步控制时序信号，VENC 的输出再经由TFP410提供的DVI显示接口，最终实现了720P,1080P以及WUXGA分辨率下的高清数字视频显示，最终说明了本文所提出方案是易用、可行，具有实用性。
TI 公司推出的DM6446 芯片在视频处理领域被广泛的使用，其基于ARM+DSP 双核架构，同时具备了通用处理器(GPP)和专用数字处理器(DSP)的功能。它的视频处理子系统(VPSS)同时包含了视频采集的接口-- 视频处理前端(VPFE)，以及视频显示的接口--视频处理后端(VPBE)，这也是其能够在视频处理领域崭露头角的重要组成部分。DM6446能够同时支持标准时序PAL/NSTC制式的数字和模拟视频输出，也支持非标准模拟VGA显示接口，但这模式的视频输出的分辨率都较低，不适用于需要大分辨率显示的场合。
要让其支持高清显示，就必须通过编程配置，实现高清显示所需的时序控制信号。DM6446 支持并行的24位RGB888视频数据输出，经过外部芯片编码转换后送给显示器显示。这里采用的编码芯片是TFP410,它接收并行的图像数据以及同步控制信号，经过编码转换后，按照DVI标准传输给显示器进行显示[5].
文中第1 部分介绍了高清数字视频接口设计的整体结构;第2部分介绍了TFP410的配置和使用方法;第3部分介绍了实现高清数字显示所需的VENC的参数配置方法，同时结合OSD 窗口配置给出了实际的高清数字视频显示结果。
在目标板上，720P(1 280×720@60 Hz)、1 080P(1 920×1 080@60 Hz)以及WUXGA(1 920×1 200@60 Hz)分辨率的数字视频显示都能够稳定运行，说明这里提出的高清数字视频显示接口设计方案是正确、可行的，对基于DM6446高清数字视频显示应用具有实际意义。
1 高清数字视频显示接口整体结构

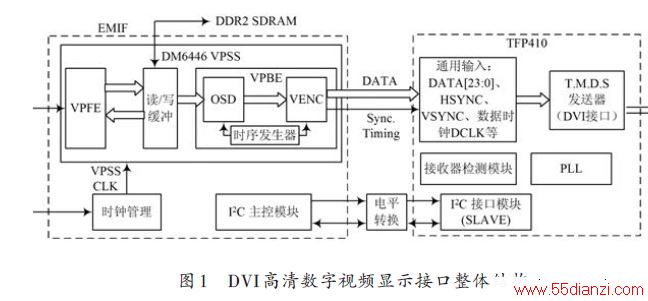

整个DVI 高清数字视频显示接口的结构如图1 所示，主要可分为DM6446 的VPSS 接口部分以及DVI 驱动器TFP410接口两部分。
VPFE从外部采集到视频数据后存储于DDR2中的指定位置，VPBE 中的在屏显示模块(OSD)也在DDR2中有对应的缓冲区，这些模块与DDR2之间的数据传输都有专门的读写逻辑控制，以保证数据的传输带宽满足系统要求。对于高清显示的支持，主要是对VPBE中的视频编码模块(VENC)的时序控制部分的正确配置，包括VENC时钟、OSD时钟和输出给TFP410的像素时钟，以及视频的行同步、场同步信号等，这些在后面会有具体介绍。
TFP410 主要起到视频数据编码的作用，将前面由VENC 输出的图像数据以及同步控制信号经编码后用差分串行的方式(T.M.D.S)传输给显示器，这可以保证数据在传输过程中的抗干扰能力。同时，TFP410 包含有一个I2C 接口，使得DSP 可以通过它配置DVI驱动器的工作模式。在系统上电后，TFP410 能够检测到显示器是否连接，这样DSP便可以通过检查相应的状态位来决定是否发送视频数据。
2 TFP410 的工作模式配置
TFP410 支持的最高像素时钟为165 MHz,能够满足高清数字视频显示的需求，其总共有两种配置方法：
引脚直接配置法和I2C配置法。采用引脚直接配置的方法，上电后芯片可以直接工作在既定模式下，但是功能比较单一，工作模式不够灵活。采用I2C配置的方法，便可以根据需要调整芯片的工作模式，包括数据采集的时钟沿、数据位宽、数据采集延时等。通过读取TFP410中的相关状态寄存器，DSP端的应用程序还能够获得图像传输的相关信息，包括水平、垂直全局分辨率，以及显示器是否连接等。
TFP410的I2C 可访问寄存器共有256个，其中绝大多数是保留使用的，在实际使用中，需要操作的寄存器更是少数。在这里，只需配置寄存器CTL_1_MODE、CTL_2_MODE、CTL_3_MODE 即可，其他的都可以按照默认配置，一般情况下无需改变。设置CTL_1_MODE.

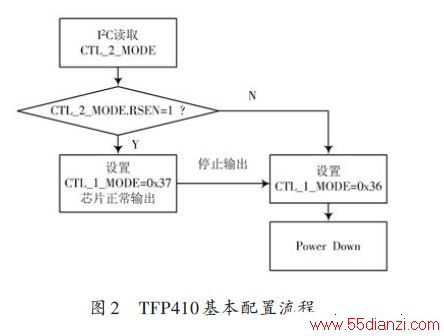

PD#=1 使芯片从节电模式恢复到普通模式;设置CTL_1_MODE.HEN=1、CCTL_1_MODE.VEN=1使能行、场同步信号输入，设置CCTL_1_MODE.TDIS=0 使能芯片T.M.D.S 电路输出。CTL_2_MODE主要用于主机检测显示器状态，而CTL_3_MODE 则主要负责数据采集过程中的时延控制。对TFP410 的基本配置流程如图2所示。
在图2 中，仅仅是列出了必须配置的寄存器，其余寄存器可以不用修改，一般不影响使用。配置CTL_1_MODE=0×37,使器件工作模式为：24 位数据宽度、单端像素时钟(VCLK)输入、在VCLK 上升沿采样输入数据。配置好TFP410后，DM6446只要按照高清数字视频的标准时序输出相应的图像数据和同步控制信息，就能够将OSD 上的内容通过DVI 接口显示到LCD 显示器上。
3 VENC及OSD配置
3.1 VENC配置
当VENC工作在标准模式(Standard Mode)下时，只能够输出标准的PAL/NTSC同步时序，在此模式下输出的画面分辨率最大只有720×576,这在许多场合已经不能满足使用需求。其实VENC 本身能够支持的画面分辨率远不止于此，只是若要输出大分辨率的画面，就必须自己编程产生视频同步控制时序，也即让VENC工作于非标准模式(Non-standard Mode)[6-8].

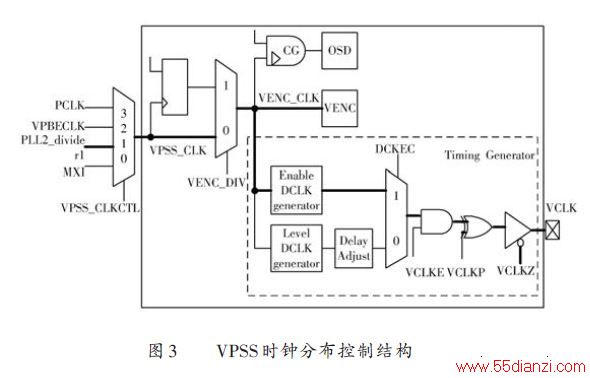

VENC主要由3大块组成：模拟视频编码模块(数模转换DACs)、数字视频输出模块(数字LCD控制器)以及时序发生器(Timing Generator)。其中，模拟视频编码模块只能工作于标准模式下，因此，在配置输出非标准模式下的数字画面时，应该禁用DAC.对于数字LCD 控制器部分的编程，主要是设置输出图像数据的格式(并行24 位RGB888)以及配置输出LCD_OE(数据输出使能)指示信号。而对时序发生器的编程配置，则是输出高分辨率数字画面的关键所在，整个VPSS的时钟分布控制结构如图3所示。
根据VESA DMT标准，显示1 080P画面所需像素时钟为148.5 MHz.从图3 可以看到，VPSS 的时钟共有4个来源可以选择：其中MXI为芯片主要输入时钟，其频率仅有24 MHz,不能满足要求;PCLK是由外部输入的视频采集时钟，在这里也不适用;VPBECLK是专门的辅助时钟输入，而PLL2_divider1是内部倍频时钟，这两者经过配置都可以在高清数字视频显示接口设计中使用。在这里，主要是采用PLL2_divider1时钟。
通过配置锁相环PLL2 控制器的PLLM=21,DIVID-ER1=3,便可以得到148.5 MHz的像素时钟。通过寄存器VPBE_PCR.VENC_DIV 位可以选择VENC_CLK 是否为VPSS_CLK 的一半，当VENC_DIV=1( 需要VPSS_CLKCTL.DACCLKEN=1)时，输入时钟将被2 分频，VENC_CLK 变成74.25 MHz,这正好是显示720P 画面所需的像素时钟。而且，148.5 MHz的像素时钟也能够同时支持WUXGA 画面的显示。相同的时钟输入能够同时满足多种高清分辨率图像的显示要求，这就为不同显示分辨率间的切换提供了编程上的便利性。
输出给TFP410 的像素时钟VCLK,以VENC_CLK为基准，可以通过时钟样式寄存器VENC_DCLKPTNn以及VENC_DCLKPTNnA(n=0~3)自定义自己的输出波形和周期，可配置的波形周期为64位。从图3中可以看到，整条VCLK 输出链路还受内部使能位VCLKE、极性控制位VCLKP、以及输出管脚三态控制VCLKZ的层层控制。要输出时钟，则必须正确配置所有的控制位。在这里，通过配置，使得输出时钟VCLK 与内部VENC_CLK 相等，时钟的流向如图3 中的加粗黑实线所示。

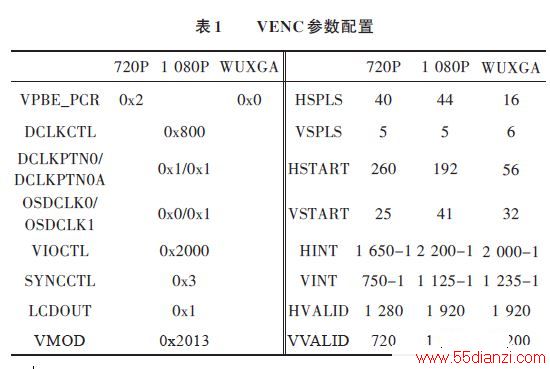

经过DCLK 的配置，已经能够得到显示720P,1 080P、WUXGA 画面所需的74.25 MHz 及148.5 MHz的像素时钟VCLK.VENC在VCLK 的上升沿输出图像数据，不过由于实际传输的数据有些是用于视频消隐的，必须有相关信号来指示有效视频数据的范围，这就是视频同步时序信号。视频同步主要有行同步(HSYNC)和场同步(VSYNC)，具体定义可以参见相关文档[3].最后，依据VESA DMT标准和实测结果，得到的整个VENC相关寄存器配置情况如表1所示。
表1主要给了在只提供148.5 MHz像素时钟情况下，要实现720P,1 080P和WUXGA 分辨率画面显示，VENC所必须配置的寄存器的值。按照表中的参数进行设置后，输出时钟VCLK、编码时钟VENC_CLK以及窗口时钟OSD_CLK三者相等。VPBE_PCR可用于配置时钟频率在74.25 MHz和148.5 MHz之间切换，以满足在720P和1 080P(或WUXGA)显示分辨率下系统对编码时钟的需求。
