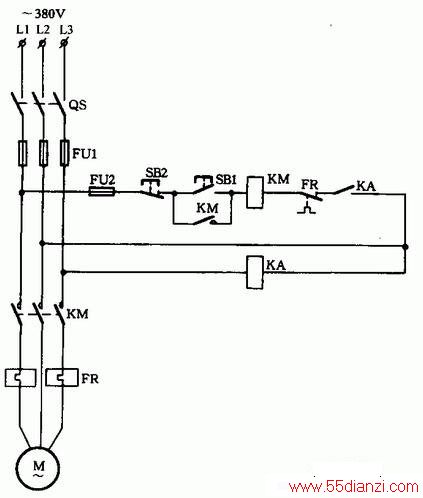

一般电动机控制线路使接触器吸合的电源是从两相上引出，常规方法有可能会造成电动机两相运转的可能。在普通的电动机启停线路中加一中间继电器KA，其吸合电压为380V，这使KA在【3相电源有电的情况下，其常开触点才能闭合，从而保证Ll、心、L3三相都有电，接触器KM才能得电工作，起到电动机断相保护作用。线路见下图。
此线路一般应用于电动机负荷较重的工作场合。如果电动机负荷较轻，一旦电动机在运行中保险丝熔断使其中一相断电，由于其他两相电源通过电动机可返回另一相断电的线圈上，虽然电压较低，但接触器线圈仍可继续吸合，故难以起到保护电动机的目的。
