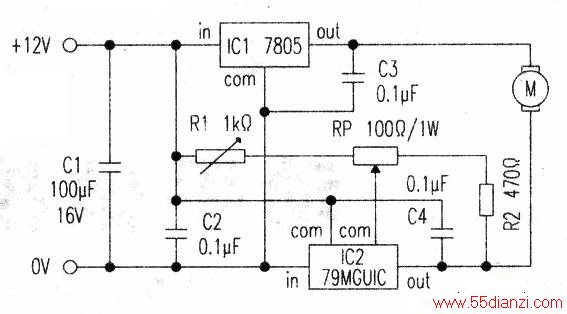

用集成稳压电路驱动电机的情况也较多,和一般的三端稳压器直接驱动不同,下图电路使电机可以获得从Ov至7V的驱动电压,因而具有低压调速性能。IC1为正输出的固定稳压器,IC2为可调负输出的四端稳压器,调节Rl可以使电机获得零电压,由于IC2的散热片内部与输入端相连,因此IC1、IC2可用公共散热器,以适应低压工作。
