带正反转和电机综合保护器的大型磨机控制电路没有见到过报道。Y-A启动电路主回接法有多种，本文介绍的主回路接法，简洁明了，连接方便，适合大型电机接线。一般情况下，破碎机是不需要反转的，业主之所以要求增加反转接触器，是为了在磨机结料时反转使料松动。本电机采JD-6型电机综合保护器，在调试中遇到了一些问题，处理过程可能对同行有借鉴作用。
1．电路简介

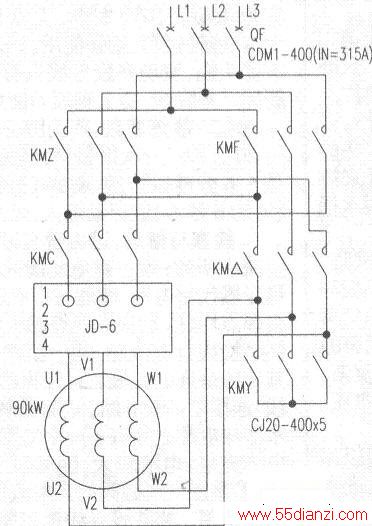

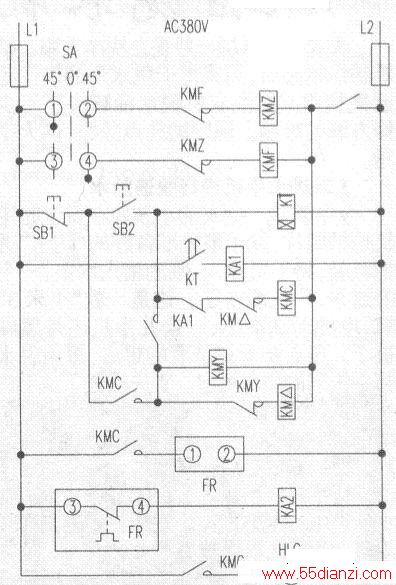

主回路电路如上图所示。控制电路如下图所示。
正反转控制原理：当选择开关SA往左打45°时，SA①、②接点闭合，接触器KMZ吸合：往右打45°时，SA③、④闭合，；接触器KMF吸合，打到0°时，KMZ与KMF均不能吸合。KMZ与KMF互相联锁，只允许其中一个接触器吸合。
Y-A启动分析：按启动按钮SB2，日寸间继电器KT通电，开始20s计时。在20s以内，由于KT延时闭合结点不闭合，中间继电器KA1不能吸合，串入在KMY接触器线圈回路的接点KA1吸合，加上串联的KMA常闭接点闭合，使KM接触器通电吸合，电动机星点短接。
KMY吸合后，常开接点KMY闭合，主接触器KMC吸合，电动机星形降压启动。
星形启动到20s时，时间继电器KT常开接点闭合，KA1中间继电器通电吸合，串入在KMY线圈回路的KA1常闭接点断开，接触器KMY断电释放，停止星形降压启动。由于启动按钮SB2自保接点由KMC与KMY常开接点串联后与SB2相并，星形降压启动完成后，由于KMY常开接点断开，SB2按钮在星形启动完成后不再起作用，再按无效。时间继电器KT和中间继电器KA1均断电停止工作。在接触器KMY释放时，主接触器KMC通过自保结点KMC继续通电吸合。由于KMY常闭辅助接点串人在KMA线圈回路，KMY释放后，KMA立即吸合，电机转入三角形运行。
2．电机保护电路简介及调试
90kW磨机电机由德力两JD-6电机保护器保护。保护器①、②端子为AC380V供电端子：③、④端子为常闭接点输出端子。该型保护器在接通AC380V电源时，会自动检测电动机工作电流，如果不接通主回路试操作回路，或者在保护器AC380V供电不串入KMC常开辅助接点，那么保护一送电源，橙色缺相保护指示灯立即点亮，③、④常闭接点立即断开，电路呈保护状态，不能开机。需要在JD-6保护器电源回路串人KMC一个常开辅助接点。保护器输出接点容量不能带3个400A接触器，需对保护接点扩容：JD-6输出接点③、④带一个中间继电器KA20 KA2在控制电源开关合闸后立即吸合。 KA2的常开接点串入5个CJ20-400接触器线圈的公共端。
JD-6有两个调节旋钮：动作时间和动作电流调节旋钮。调节过程：先把两个调节旋钮调到最大位置，再在磨机满负荷时，把电流旋钮往小调，调到过载绿灯亮，再往大调一点即可。时间旋钮调节到中间位置。由于JD-6保护器是模拟量调节，调节精度不高，以大负荷不动作为原则进行调节。
