鼠笼异步电机反接制动控制电路

鼠笼异步电机反接制动控制电路

点击数:7450 次   录入时间:03-04 11:40:50   整理:http://www.55dianzi.com   电动机-发电机

  反接制动就是在切断电机正常供电电源后给电动机施加改变相序的电源,从而使电机迅速停止的制动方法。反接制动开始时,切断电机正常供电电源,电机在机械惯性的作用下在原方向上继续运转。当改变了相序的电源加上之后,转子与定子旋转磁场之间的相对速度接近于两倍的同步转速,所以在此瞬间定子电流相当于全电压直接启动电流的两倍,则反接制动转矩也很大,制动迅速。

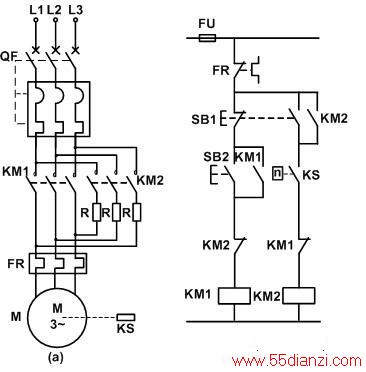

  反接制动控制电路如下图所示,按下启动按钮SB2后,接触器KM1得电并自锁,电机正常运行,转速上升后与电机同轴安装的速度继电器KS动作,KS的常开触点闭合,为KM2得电作好了准备。当按下停止按钮SB1后,KM1断电复位,而KM2得电并自锁,电机进入反接制动运行,转速迅速下降。当转速下降到一定值(低于100r/min)时,KS触点打开,使KM2断电,制动过程结束。

  反接制动的缺点是由于制动电流很大,造成很大的电路冲击和机械冲击,所以,为了限制制动电流,一般在制动回路中串接制动电阻R。

鼠笼异步电机反接制动控制电路
