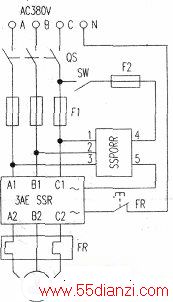

由固态断相继电器组成的断相保护线路如附图所示。
工作原理：合上电源开关Qs，固态继电器3AESSR、固态断相继电器SSPORR供电。合上开关sw，固态继电器3AESSR获得断相继电器SSPORR其输出端④、⑤端的交流220V输出，固态继电器3AESSR的交流输入端导通，使其380V输出受控端导通，电动机M启动运转。当电源缺一相时，SSPORR的输出端截止，无电压输出，固态继电器3AESSR截止，电动机M停止运行，从而保护电机不被烧坏。
