WDB型电机保护器与卸料小车控制线路的结合

WDB型电机保护器与卸料小车控制线路的结合

点击数:7162 次   录入时间:03-04 11:53:18   整理:http://www.55dianzi.com   电动机-发电机

  1、保护器型号选择与特点简介

  选用WDB-C型100A电动机保护器。该型电动机保护器由苍南自动化仪器总厂生产。WDB电动机保护器有以下特点:

  (1)电流互感器长式结构,安装不卸主回路。

  (2)整机模块化结构,高清晰LCD显示。

  (3)应用单片机和数字处理技术,测量精度高、线性好、故障分辨准确可靠,整机抗干扰能力强,具有自诊断功能。

  (4)采用EEPROM技术,实现参数设定掉电后仍保留。

  (5)配有RS485接口,可以和上位机PC通讯,传递电动机运行数据。

  2、卸料小车控制原理简介

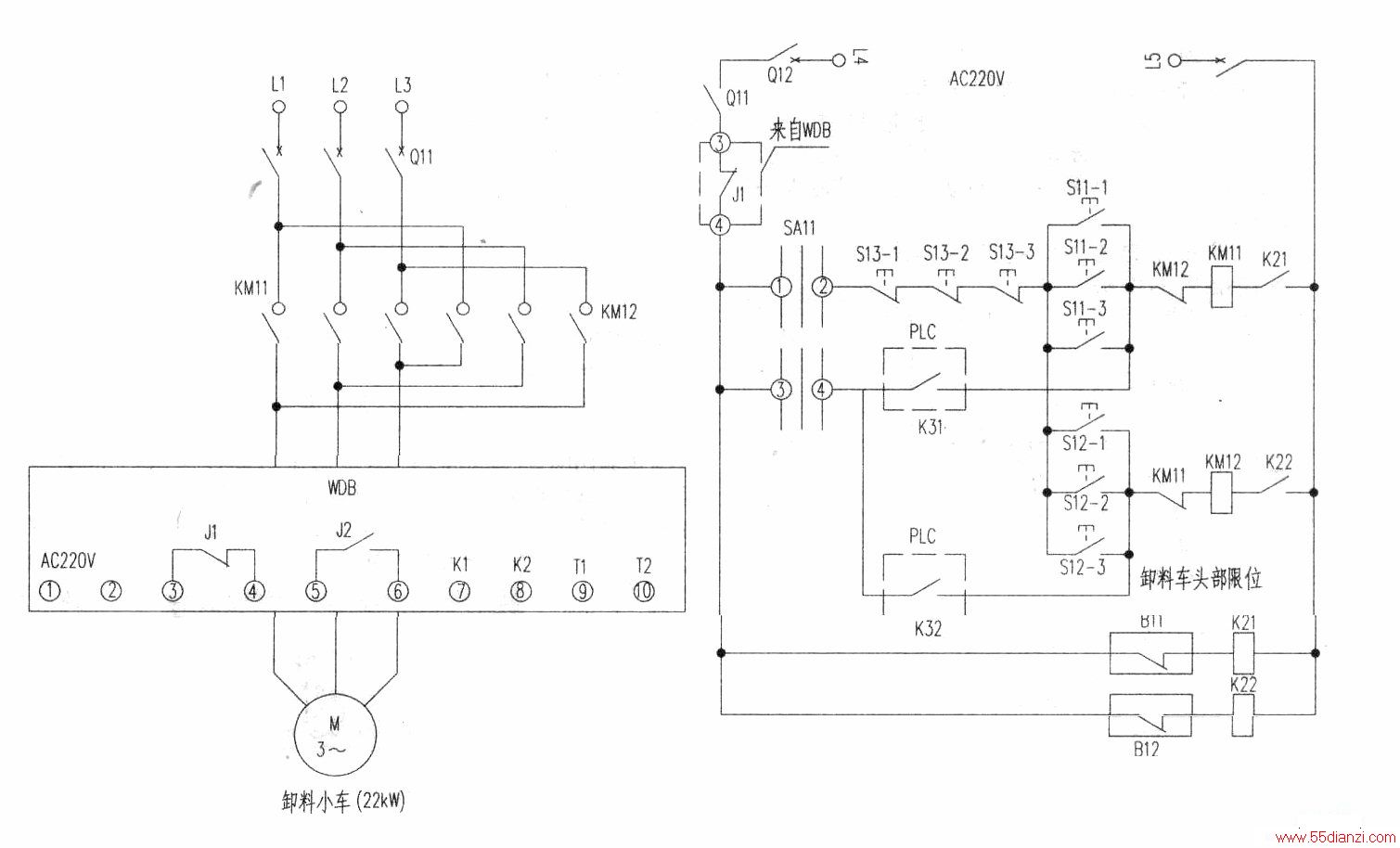

  卸料小车主回路和控制电路如下图所示。炼铁配料从料仓装到卸料小车,卸料小车可向前或向后卸到相应的卸料口。卸料小车既可手动控制也可以PLC自动控制。控制方式由SA1选择开关进行选择。S13为停车按钮。Sll为向前按钮。S12为向后按钮。K21为向前限位继电器;K22为向后限位继电器。K31和K32为PLC控制机电器输出结点。

  3、电机保护器结点选用和接入控制线路位置选择

  WDB型电机保护器有2对输出结点。④结点为常闭结点Jl。当电动机保护器动作时,Jl结点由闭合转变为断开。⑤、⑥结点为常开结点J2。当电动机保护器动作时.J2结点由常开转变为闭合。

  选择Jl常闭结点,串入LA进线回路。只要电动机保护器动作,卸料小车向前KM11或向后KM12断开,保护电动机不用故障损坏。⑤、⑥结点J2可选择进入PLC输入模块。一旦电动机保护器动作.DCS系统可在显示屏上报警,提示操作人员处理故障。

  WDB型电机保护器要在①、②端子接入交流220V电源,供保护器用电。该电源可取自Q12空气断路器下桩头。LA、L5是控制电源总线。电压为AC220V。由380V/220V变压器降压产生。

卸料小车主回路和控制电路
