采用TPIC2101构成的直流电动PWM速度控制电路

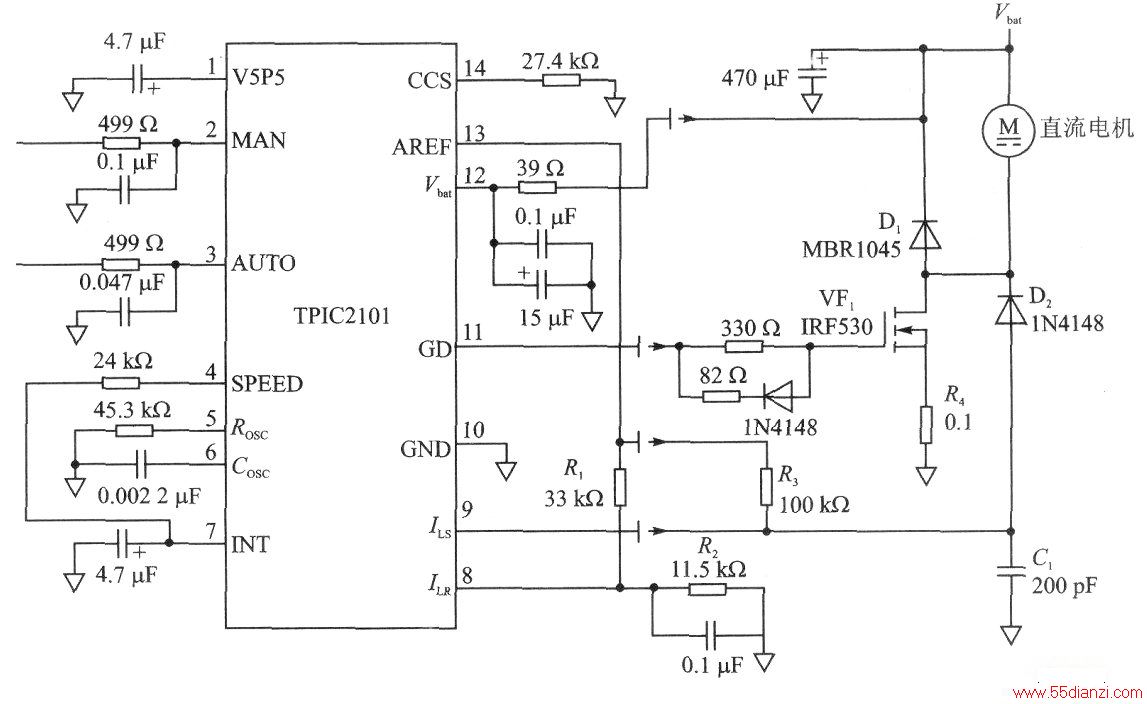

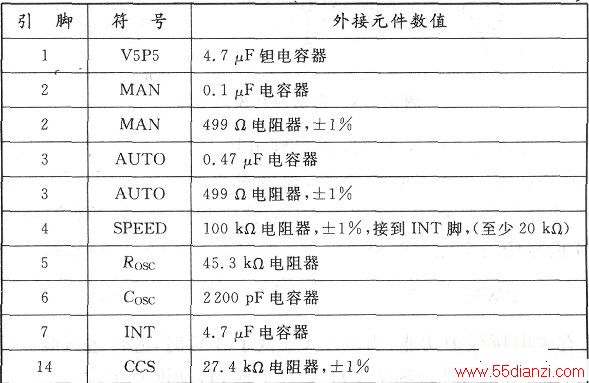

　　TPIC2101构成的直流电动PWM速度控制电路如图所示，TPIC2101输出GD脚接到一个NMOS开关管的栅极(IRF530)，以低侧驱动方式驱动电动机，D1(MBR1045)是续流二极管，外接电源电压Vbat控制输入端MAN和AUTO连接到外部控制电路。推荐的外接元件数值如下表所列。

　　图中，当TPIC2101的引脚端GD输出为高电平时，NMOS开关管(IRF530)导通，同时电容器Cl通过R3从AREF开始充电，使Iμs脚电压上升，直到前向偏置二极管D2将它钳到IRF530的漏极电位上。在此IRF530导通期间，引脚端Il.s的电压可由下列公式表示。

　　式中，ID为预定的过载漏电流，ID=3.6 A; R4为无感检测电阻，R4 =0.1 Ω；RDS(on）为IRF530在3.6 A时的通态电阻，RDS(on)=0.1 Ω；VFD1为二极管正向电压0.7 V。计算得VILs=1.42 V。

　　如果在引脚端ILR的电压设置为1. 45 V，负载电流达到3.6 A时，电流限制保护动作。
