DWR-1型电动机软启动控制电路原理分析

DWR-1型电动机软启动控制电路原理分析

点击数:7437 次   录入时间:03-04 11:46:43   整理:http://www.55dianzi.com   电动机-发电机

  DWR-1型电动机软启动控制器采用CMOS全数字集成电路设计,以模块式结构供用户选用。具有整体电路结构简单,电路实现模块集成化,既有高科技含量又有维护简单的优点,而且价格低,适应环境温度范围比较大(-30度——60度)。可靠性高、节能,使用寿命长,保护功能齐全,具有良好的软启动能力,可从0-380V渐渐平滑启动,对电网及负载无冲击,可延长机械设备使用寿命,减少维修量,能大幅度降低配电容量,节约增容费开支,提高生产效率,能适用于各种交流电动机及各种负载的起动控制,所以,DWR-1型电动机软启动控制器是电动机启动控制设备领域中的更新换代新产品,是一种理想的电动机启动控制设备。该产品将会很快得到广泛的普及及推广使用。DWR-1型适用于大功率电动机启动控制使用,目前有15KW-150KW等各种规格。

  电路原理

  DWR-1型电动机软启动控制器的原理请参考整体电路外围接线图(上图)及原理图(下图)为了便于看图,图中的部分接线用数字标记,相同数字标记引线联接在一起。例如:下图中驱动模块插座QDM的引线1应与主回路中VS2可控硅的触发极1联接;QDM中的引线2应与主回路中A相输出端的2联接,3……。按以上举例以此类推联接即可。

  该产品整体电路由两大部分构成参看上图,即主回路部分和软启动中心控制器部分。主回路由VSl-VS6和RTl-RT3,以及综合保护器HB组成,主回路中的VS1与VS2反向并联组成A相主电路,B相由VS3与VS4反向并联组成,C相由VS5与VS6反并联组成,RTl-RT3是压敏电阻,其作用是吸收电网中的瞬间浪涌峰值电压,以达到保护可控硅的目的。HB是电子综合保护器,使对于缺相、过载、过流都能可靠停机保护。SK是优质空气开关,使用时三相输入电源必须首先通过SK才能再接入启动器的输入端,目的是为维护及安装提供安全而方便的条件,增加一道安全防护。

  软启动中心控制器主要由软启动控制板、驱动模块及同步变压器等组成;软启动控制板是CMOS全数字电路结构,解决了模拟控制参数易漂移的影响,使电路更加稳定可靠,软启动板有同步信号形成、脉冲控制、延时、双脉冲组合,放大等部分,它们结为一个整体元件,同步信号选自同步变压器,B1、B2、B3的N2端(参看下图)。驱动模块具有整流、滤波、开关、隔离放大、限流、驱动等功能,驱动模块在脉冲信号的控制下,按预定时间改变可控硅的导通角,以达到软启动控制的目的。

  软启动控制部分及驱动模块,分别制作成一个独立整体元件,即软启动控制板及驱动模块;这两个元件与电路接口都设计为插拨式元件,所以给维护带来了极大的方便。

  使用方法

  首先合上空气开关SK,电源指示灯应发光表示电源以接通,相序指示灯不应发光,如果相序指示灯发光,证明输入端相序不对,应当关断空气开关,然后把输入端任意两相对换位置,重新接好即可。合上空气开关电源指示发光,相序指示不亮。表示接线正确。启动时间调整开关在控制箱内部接线板上,可根据需要按标牌指示选择启动时间,一般16.5秒就足够了。如需特殊启动时间延长,可调到33秒档位。一切就续,安装后初次试用应首先用三只220V100W灯泡Y接后代替电机负载接到输出端,按使用说明接上电源,按一下启动按钮,观察三只灯泡应同时由暗渐渐变亮证明工作正常,再用万用表500v档测输出端电压,若等于输入端电压则一切正常,然后再接入电机投入正常使用。需要停机只需按一下停止按钮。启动器即可立即关闭可控硅停止工作,使电机停止运行。第一次使用时保护电流及动作时间的设定可根据负载具体情况设定。只要按上图接线图安装,无须调试即能正常工作。

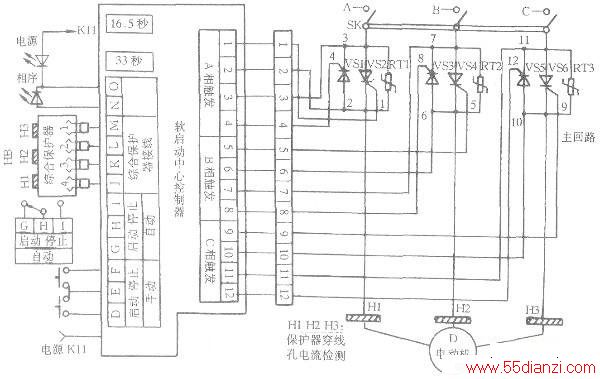

DWR-1型电动机软启动控制器接线图

DWR-1型电动机软启动控制电路
