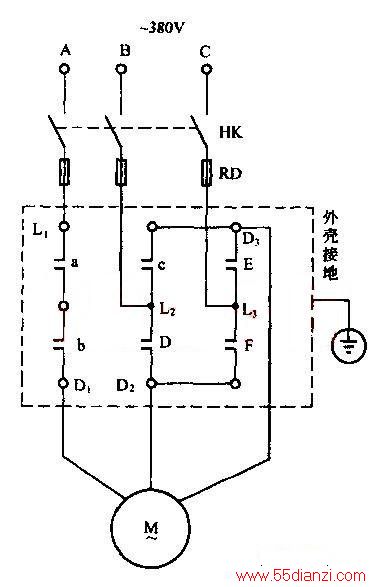

常用的倒顺开关有Hz3-132型和QXl—13M／4．5型。控制线路如图所示。倒顺开关有六个接线柱：L1、L2和L3分别接三相电源，D1、D2、D3分别接电动机。
倒顺开关的手柄有三个位置：当手柄处于停止位置时，开关的两组动触片都不与静触片接触，所以电路不通，电动机不转。当手柄拔到正转位置时，a、b、c、F触点闭合，电机接通电源正向运转；当电动机需向反方向运转时，可把倒顺开关手柄拨到反转位置上，这是a、b、D、E触片接通，电动机换相反转。
在使用过程中电动机处于正转状态时欲使它反转．必须先把手柄拨至停转位置，使它停转，然后再把手柄拔至反转位置，使它反转。倒顺开关一般适用于4．5Kw以下的电动机控制线路。
