该智能电动机保护器具有过载、断相、堵转、三相不平衡等保护功能，可与JR16、JR36等热继电器互换使用，电动机电源断车相时．在3S内动作：运行状态，当电动机电流大于设定值6倍时，保护器在Is内运行；复位时间小于2s。复位方法：当电动机发生故障眺闸后，故障指示灯发亮保护器处于记忆状态，按下面板上的复位按钮即可复位．保护器由电流传感器启动电流延时电路、过载保护、断相保护、堵转速断保护、三相电流不平衡保护、故障显示记忆等七部分组成。由电流传感器取出信号，经过整流、滤波、检测、识别等环节，送到相应部分进行比较处理，推动功率电路，使继电器动作。当电动机由于驱动部分过载导致电流增大时，从电流传感器取得电压信号将增大，此电流值大于保护器的攘定值时过载保护电路动作．经RC延时电路延时，驱动继电器动作，使接触器切断主电源，井显示故障记忆。
(1)工作原理简述

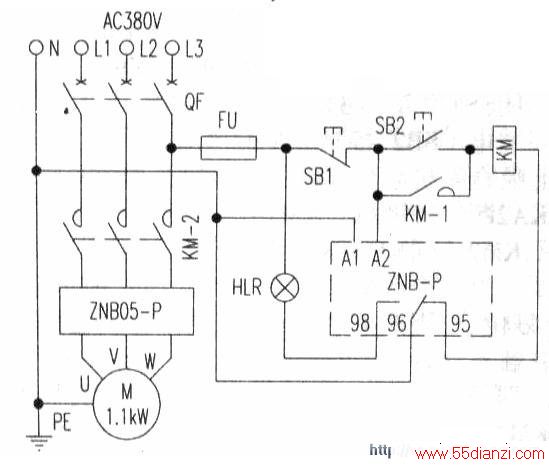

三相电源经QF和KM2接入ZNB-P主输入端，通过内部电流互感器及四种保护电路后，经三个输出端子直接与电动机三相电源线相接。电路如下图所示。其Al、A2接入AC220V电源（也可接380V．只是端子不同）。
当按下按钮SB2．交流接触器KM线豳得电吸合，且其辅助常开触点KM一1闭合自锁，其主触点KM-2闭合，接通三相电源，电动机M得电运转。线圈KM的电源路径为：电源L3→断路器QF→熔断器FU→停止按钮SBI→启动按钮SB2/KM1闭合自锁→KM线圈→保护器常闭((95)，(96)→中性线N，构成电源回路。当需停机时，按下停止按钮SB1．电动机即停止运行。
当电动机M因线路发生断相、过载、堵转、三相电流不平衡等故障时，保护器检测到这一故障，保护器动作，其常闭触点((95)．(96))分开，断开KM的电源，电动机M停止运行。只有故障排除，保护器复位，才可又启动电动机。
(2)电器选择
断路器QF选用型号为D247 -63；三极额定电流为10A；交流接触器KM选用CDC10-20．线圈电压220V：保护器用ZNB05-P型；三桐异步电动机M为额定功率l.lkW．额定电流3.2A．转速910r/min．型号为Y9-6。
(3)常见故障排除
1)按动SB2．接触器KM不吸合。
这种故障多为：熔断器FU熔断：按钮S'Bl或SB2触点接触不良；接触器KM线圈断路；保护器常闭触点((95)，(96))损坏。a．若是熔断器FU熔断，万用表测量其两端阻值为无穷大，则为熔断器烧断，可用同规格熔断器更换。b．若是按钮SB1或SB2触点不能接触导通，按通线圈KM的电源回路，可用小刀或砂纸擦磨触点表面，使其表面光洁平滑，接触电阻小于1n．即可排除故障。c．如果以上处理后，还不能排除故障，应检查保护器触点((95)．(96))，若万用表检测接触电阻过大或无穷大，而又不属于保护器动作，就需要更换保护器。
2)电动机在运行过程中，有异常响声，保护器动作，故障指示灯HLR点亮。拆开电动机发现，转子一个轴承被损坏，卡死转动不灵活，不但造成转子摩擦定子而发出异常响声，还导致电动机负荷增大，电动机外壳发热，引起保护器动作。将转子两个轴承一起更换，将保护器手动复位，使常闭触点((95)，(96))闭合复位，故障灯HLR熄灭，即可重新启动电动机。
