此电路是通过使用SC2262、SC2272遥控专用编解码IC，配合无线收发模块FO5E、JO4V及相应按键控制计数器及电机直流电压的分档驱动，完成电机转速控制。从原理上分析了发射编码与控制、接收解码与驱动等各部分的工作过程与配合关系。制作的这种无线遥控的微震电机动转速控制电路，可以在无线遥控的方式下完成电机转速的启动、停止、加速、减速控制。
电路原理：
1、电机转速控制：微震电机(又称空心杯电机)的出现，首先应用于无线传呼机、手机的机械震动呼叫之中。由于其体积小、震感明显，其在医疗电子、保健器材等多个领域得到推广。这里以WZIS-6001A(B)型为例介绍其特性。下表列出了其电器特性。其中在电压由2，OV~3.8V变化时，随着电压的升高电机的转速逐步升高(由7000rpm~11OOOrpm)。经实验测试，当电压产生0.3V的变化时可以通过电机的震动感觉到电机转速的变化。

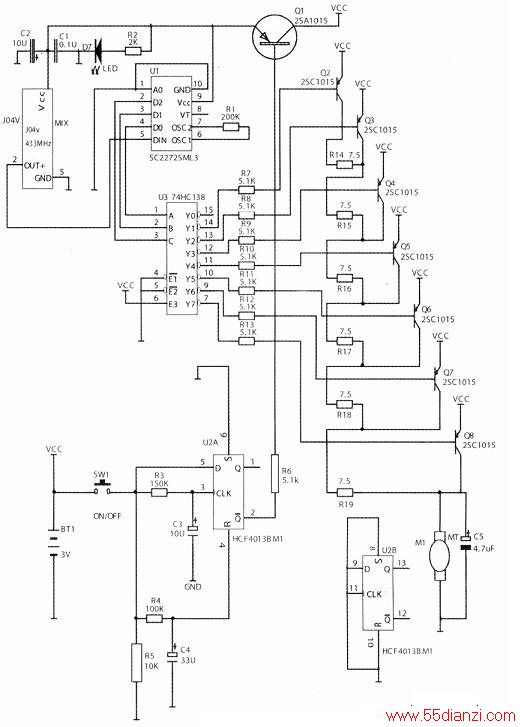

这里我们将2.OV-3.8V分成7个电压档位2.OV、2.3V、2.6V、2.9V、3.2V、3，5V、3.8V。电机的颔定电流为40mA，要产生0.3V的电压差，可以通过7.5Ω的电阻来完成(见下图)。图中74HCl38组成3-8译码电路，其将A、B、C端的三位=进制输入转化为反向Y0～反向Y7的译码输出。
当A、B、C为111时反向Y7=0，其他的反向YO～反向Y7为1，Q8导通，Q2~Q7截止，电源VCC经Q8加到电机M1上，这时电机获得最高电压，有最高转速；当A、B、C为001时反向Y0=0，其他的反向Y0、反向Y2～反向Y7为1，Q2导通，Q3～Q8截止，电源VCC经Q2、Rl4~Rl9加到电机M1上，这时电机获得最低电压，有最低转速；当A、B、C为000时反向Y0=0，其他的反向Y1-反向Y7为1，Q2~Q8均截止，电机停止运转。
下图中的R7~Rl3构成Q2~Q8的基极限流电阻，Q2~Q8工作在开关工作状态，C5为消除电机M1的自感应吸收电容。
2、遥控操作转化为74HCl38输入A、B、C电路：
下图是按键控制转化为74HCl38输入端A、B、C译码信号的电路，由CD40193构成加减双向计数器。CPU、CPD分别为加、减计数的时钟输入端。
当按键S1按下时A+为高电平，在QO、Q1、Q2均不为1时，U2C的输出为高电平，此时CLK经U2A到达CD40193(U3)的5脚，作为二进制加计数时钟，而S2未按下A-为低电平，CLK不能经U2B到达CD40193(U3)的4脚，这时QO、Q1、Q2产生由000到111的二进制加计数，在QO=A、Q1=B、Q2=C时为电机提供传速逐渐递增的驱动信号。继续按S1，当加计数达QO=1、Q1=1、Q2=1时U2C的输出为低电平，此时U2A禁止CLK通过，其输出为高，CD40193(U3)不再进行加计数。电机工作在最高速度，继续按S1时速度保持不变。此时只能由S2按键操作来改变电机转速。
当按键S2接下时A-为高电平，在QO、Q1、Q2均不为0时，U5A的输出为高电平，CLK经U2B到达CD40193(U3)的CPD端，作为二进制减计数时钟，同理S1未按下CLK不能经U2C到达CD40193(U3(的CPU端，对应产QO、Q1、Q2产生由111到000的二进制减计数，为电机提供传速逐渐递减的驱动信号。当按S2到QO=0、Q1=0、Q2=0时，同理U5A输出低电平，U2B禁止CLK通过，U3CD4Ol93不进行减计数，电机为停转，继续按S2时电机保持为停止状态不变。此时只能由S1按键操作来改变电机转速。电路中R8、C1的作用为：在VCC开机接通瞬间，电容C1来不及充电，使U3CD4Ol93的预置端PL为低电平，将PO、P1、P2、P3的预置数0000异步预置到QO、Q1、Q2、Q3。即保证在接通电源开机，且没有S1、S2的按键动作时，电机不会发生误动作。
