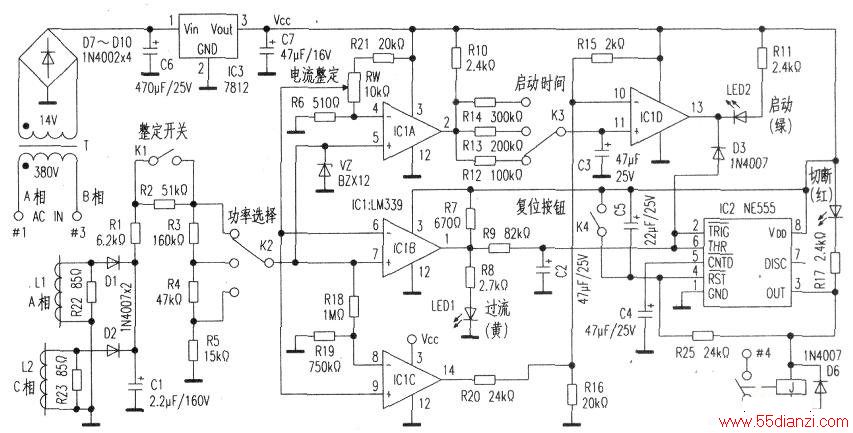

该型保护器电路原理如下图所示。根据其功能可分为电源部分、取样比较电路和保护动作驱动电路三部分。
(1)电源电路
保护器电源电路极其简单。工作电源取自外供380VAC中的A、B两相。A、B两线间380V电压经变压器T降压得到14V交流电源，再经D7～D10桥式整流、C6滤波并由三端稳压器7812稳压，形成12V稳定电压向后级电路供电。
(2)取样比较电路
取样比较电路的核心元件是电感Ll、L2与比较器ICl(LM339)。Ll、L2是电流互感器，电动机主控回路中的A、C两相走线分别从L1、L2环形磁芯当中穿过，其感生电流作为比较电路的输入信号。IC1及其外围元件组成比较电路，最终由其①脚将保护动作后的电平信号传输至下级驱动电路。
LM339内装有四个独立的电压比较器，该器件具有失调电压小（典型值为2mV）、电源电压范围宽（单电源为2V～36V，双电源为±1V～±18V）、对比较信号源的内阻限制较宽、共模范围很大（为0～(UCC-1.5)V）、差动输入电压范围较大（大到可以等于电源电压）以及输出端电位可灵活方便地选用等特点。由上述可见该比较器的两个输入端电压差别大于l0mV就能确保输出从一种状态可靠地转换到另一种状态，因此LM339特别适用于弱信号检测等场合。LM339的输出端相当于～只不接集电极电阻的晶体三极管，在使用时其输出端到电源正端一般需接一只上拉电阻，如本保护器中的R7、Rl0、Rll以及R15。选不同阻值的上拉电阻会影响输出端高电位的值，因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。
电路中IC1的④、⑥、⑨脚是经整定调整后得到的基准电压端，其中④脚电压为0.222V，⑥与⑨脚电压值为4.082V。
(3)保护动作驱动执行电路
IC2(NE555)及其外围元件、继电器J等组成保护器的执行电路。其中IC2被接成反相输出的施密特触发器使用。该触发器在阈值电压附近具有大约0.1V的迟滞回线特性，使小幅值的干扰不能对反相器产生影响，从而避免了误动作的发生。电路中电容C2与R9构成积分电路，起到延时的作用，防止施密特触发器误动作。电容C4的作用是防止外界的干扰，影响NE555内部比较器基准电压的稳定性。IC2各脚在路正常电压参见表2所示另外电路中的Kl与RW配合用以调整被保护设备的整定电流值；K2是功率选择，分三挡即lkW～7.5kW、7.5kW～55kW、55kW～200kW；K3是电机启动时间选择，也分三挡，即10s～16s，13s～24s、17s～36s；K2、K3的位置依据所使用的电机实际情况进行选择。K4用作手动复位。LED1、LED2、LED3分别用作电机过流指示、电机启动指示和电机保护切断指示。
