游戏机扫描板的调试是非常重要的一个环节,它直接影响游戏机的使用效果和使用寿命。虽然在生产厂家已对扫描板进行了调试,但由于显像管某些参数的离散性以及运输中某些可调部分的变位等因素,都要求用户对扫描板进行仔细地调试。再有就是扫描板发生故障经过修理后也要重新进行调试。
扫描板的调试是一项需要耐心的工作,有时需要反复调试才能达到最满意的效果,所以在调试时切勿操之过急或乱调一气,这样往往会事倍功半甚至人为损坏扫描板。
认识扫描板的可调部位,了解其调节功能,是扫描板调试的先期工作,只有弄懂了各调节部位的功能,才能做到“有的放矢”,正所谓“磨刀不误砍柴功”。

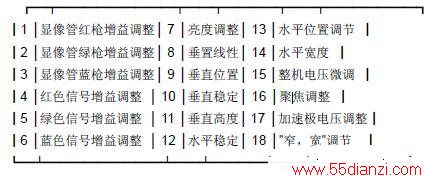

现在流行的游戏机扫描板共有18处可调:
调节部位的功能如下:
1.红枪(绿枪、蓝枪)增益调整:调节显像管红枪(绿枪、蓝枪)发射电子的强弱,配合各枪使显像管达到白平衡;
2.红色(绿色、蓝色)信号增益调整:调节红色(绿色、蓝色)信号的增益;
3.亮度调整:通过改变对比率达到亮度调整的功能;
4.垂直线性调整:调整图像上、下方向的线性。
5.垂直位置:调整图象的上下位置;
6.垂直稳定:调整场振荡频率,使图像同步;
7.垂直高度:调整图象的上、下宽度(场幅);
8.水平稳定:调整行振荡频率,使图象同步;
9.水平位置:调节图象的左右位置;
10.水平宽度:调节图象的水平宽度(行幅);
11.整机电压微调:调节稳压电压;
12.聚焦调整:调节聚焦电压;
13.加速极电压调整:调节加速极电压;
14.“窄”,“宽”调节:水平宽度选择,转换行幅“宽”,“窄”方式。
15.偏转线圈的正反调整:改变图象的正、反。
