遥控玩具车电路分析

遥控玩具车由遥控信号发生器及接收部分组成，遥控部分由“前后左右手”控制摇杆发送相应的操纵指令来控制 体的运动。车体体是前轮转向，后轮驱动。遥控和接收的核心是TX2、RX2编码解码集成电路。

1、遥控部分

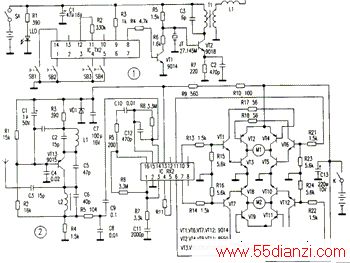

如图1所示，“前、后、左、右”四个开关安装在遥控器的两个摇杆下方，操作摇杆时，控制开关接通与断开，IC（TX2）的1、4、5、14四脚分别为右、后、前、左四个方向控制脚，接地时选通。电阻R2（330KΩ）为IC1的时钟振荡电阻，其振荡频率约为70KHz，控制信号由IC1编码后从其8脚输出，再经三极管VT1（9014）倒相后调制到三极管VT2（9018）。VT2与晶振JT及其外围元件产生27. 145MHz的射频信号，经变压器T1后，从天线上发射出去。

2、接收电路

如图2所示，三极管VT3（9015）及其外围元件组成超再生接收频率，使之能够较好地谐振于发射频率。

超再生解调的信号经电阻R5电容C8滤波后由电容C9耦合至接收机的集成块IC（RX2）的14脚。IC的1、14、15、16四脚，接收信号经两级整形放大后由IC1脚输出至3脚，R6、R8为偏置电阻，C11、C12为滤波电容，电阻R11为IC（RX2）时钟振荡电阻。3脚输入的信号经过IC的译码，控制其6、7、10、11脚产生相应于遥控控制的高电平，由VT1~VT6控制主电机M1作前后动作，由VT7~VT12控制转向电机M2完成转向动作。
