迅科936D控温电焊台电路原理分析

　　该控温电焊台是一款供电子维修专用的工具。
　　

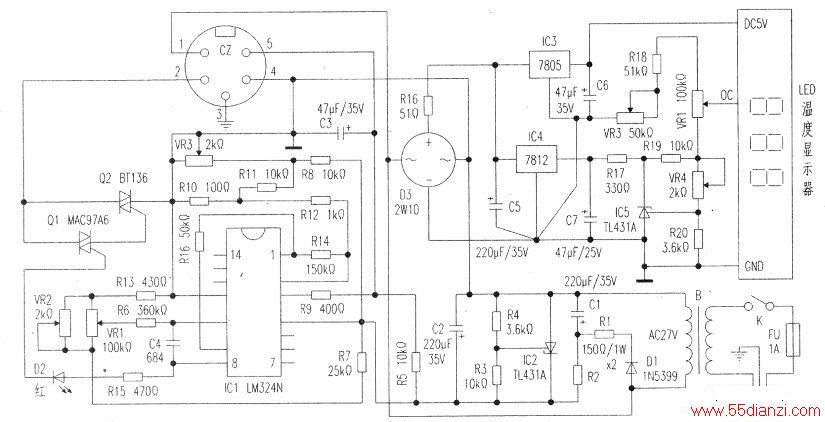

　　由一台温控主机与一只专用手持式烙铁构成。此焊具具有良好的防静电功能：烙铁可自动调节交流低压电源。另外在工作的同时，焊台上特设的LED数显器可作出即时温度显示。依照该机实物，测绘了其电路如附图所示。工作原理如下：

　　1．温度调控电路。
　　
　　使用烙铁时，烙铁需与附图中所示的CZ五针圆形插座插接相连。此时，cz①、②针脚连接在电烙铁内加热器上；而④、⑤针脚则与烙铁内专设的一只温感器相连。在cz后所接电路上．主控ICI是一只普通四运放集成电路。其①一③脚与外围R8～R12、R14、VR3等元件，构成电压比较器电路。其比较取样信号，取自cz⑤脚输入的烙铁内之温感器输出的温感变化电压信号。IC1①脚是其输出端，经R16电阻输出到IC1⑨脚，IC1⑧~⑩脚与R16、R13、R15、VRl (VR2)等，构成温度设定调整电路，其中的VR1电位器（被固定安装于焊台前面板上），调整其旋钮上设有温度标注刻度。当VR1调整设定后，IC1⑧脚端则输出高电平控制信号（此信号可经R15让D2发光管作出指示，同时又控制QI—Q2可控硅相继导通）。于是，插座cz上的①一②针脚端则得电，电源变压器B次级提供的AC27V电压，则由CZ①、⑧针脚和①～②脚外接的烙铁内加热器，受cZ针脚②所接Q2“开关”控制，让烙铁进行加热。
　　
　　当烙铁的加热温度升至VR1的设定值时，由于烙铁内的感温器从cz⑤脚回馈一感温参数信号，此时，参数信号由电阻R9、R5接头，输入到ICI③脚：经比较器电路比较后，IC1①脚输出一电平翻转信号，随即可驱动此后所接⑧~⑩脚功能电路，而再使ICI的⑧脚端转为低电平输出状态：接着原导通的Q1～Q2则截止，停止为烙铁供电加热。
　　
　　当使用的烙铁温度下降时，烙铁内的感温输出信号，则再输入至IC1③脚，又可让该控制电路动作，Q1—Q2又导通，烙铁得电，重新补热，因此，烙铁温度始终能保持在使用的温度设定值上。
　　
　　为了使电路稳定．该控制电路由D1、C1、IC1构成的稳压电源，提供工作电源。同时，为IC1功能电路提供基准电路所用的稳定电压。
　　
　　上述的控制部分电路中．其中的元件VR3是只微调电阻，其通过与R8、R10~R12构成的比较器中的电桥的校准，从而可使烙铁的设定温度与实际温度达到正确对应。
　　
　　2．温度数显电路。
　　
　　在此焊台上专设的温度显示器，采用的是一只模块化成品型三位半LED数显器。
　　
　　其内因已具备整套式A/D转换、解码驱动等功能电路，所以外接口亦十分简洁（只有DC5V电源、“GND”地与“检测端”三根线。工作中DC5V直流电压由附图中IC3稳压提供。而检测端信号，取自图上VR1电位器的滑臂脚，并且由IC4—IC5电路构成的高精密稳定电压源，提供给VR1作为参量调整电压。因为VR1电位器与设温电路上VR1电位器，实际是一同轴双联电位器，调温中二者可同步动作，于是调整过程中, VR1就可给同步输入LED显示模块内一个参量电压，以让数显器作出相应显示。为使电烙铁设定温度与温显定标达到一致，特在数显电路中设立了VR3、VR4可调电阻元件。并已在焊台生产出厂前和VR2—VR4同时由厂家完成校准并进行了封固，所以可避免因震动等因素而产生偏移等不良影响．
