本防盗系统由无线移动电话和传感器及中央处理器、触发器、比较器、驱动电路、语音电路及BTL功放电路等组成,当车辆在布防后受到非法进入及吊拖时,传感器把触发信号送入中央处理器U1进行分析(把误报的数据删除,达到防止误报)后,U1发出拨打预设电话的报警,首先让车主马上知道发生警情,加强可靠性,时间和周期由编程决定。

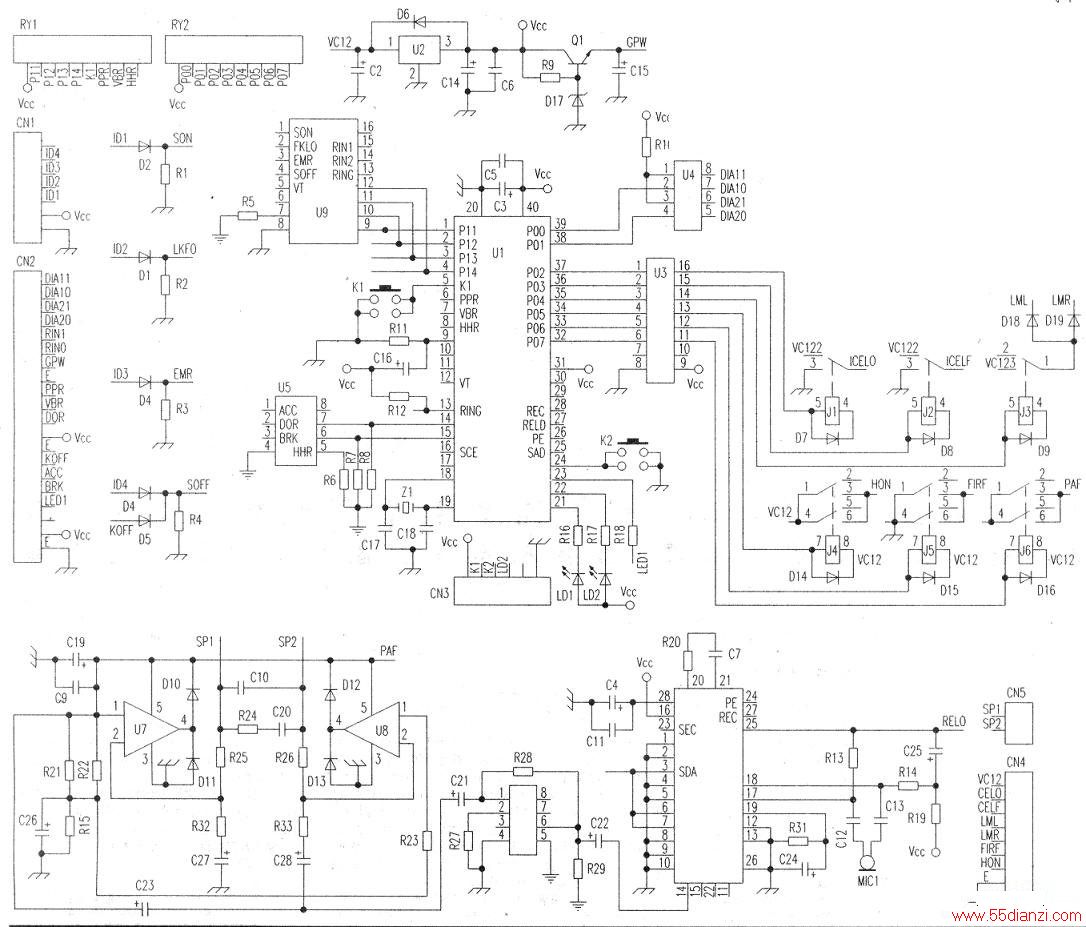

万一当车辆被强行吊拖和强行驶走,而车主未能及时处理被盗行为时,车主亦能用电话输入密码。当本防盗系统接收器收到相关倍号后即送人U1,U1立即指令由U7、U8等组成的语音电路及功放电路播放预警语音,提醒盗车者要注意道路交通安全,车辆要马上熄火。在一定时间内,U1输出熄火信号,由U3控制各继电器对车辆进行控制,达到熄火目的。整机电路见下图。
