一、雨刮系统功能介绍
雨刮的操作由雨刮开关来控制,雨刮系统的功能主要有:
低速雨刮
高速雨刮
间歇雨刮
喷洗操作
二、雨刮系统工作原理

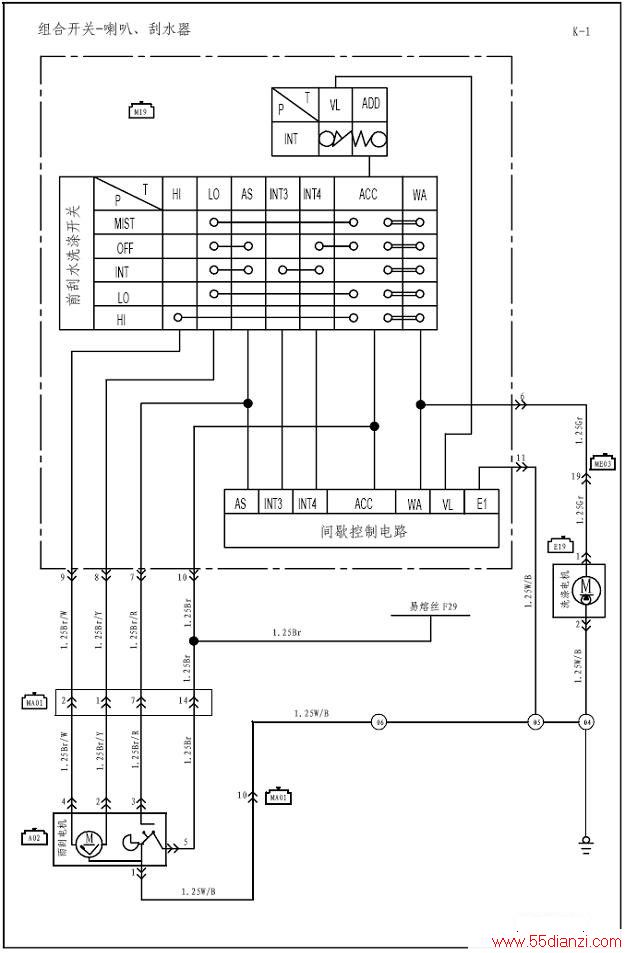

电路图说明
电路图中英文缩写翻译:
LO:低速 HI:高速 WA:喷水 INT:间歇 MIST:点动雨刮 OFF:关闭
三、雨刮系统常见的故障:
(1)、车窗刮水器不工作:
检查前后雨刮电机插接器的端子是否退位;检查保险丝,如没问题,用一根跨接线从雨刮电机外壳跨接搭铁,检查电机搭铁情况;把开关分别打到低速、高速位置利用仪表检查刮水器电动机的电压,如没有电压则检查车窗刮水器开关;如有电压则电动机有故障。
(2)、前雨刮间隙档工作不良和洗涤液泵电动机工作不良:
将前雨刮开关打到间隙档后检查雨刮继电器及雨刮开关此档的触点有无故障。(后雨刮没有间隙档。)
洗涤泵工作不良有可能是电机有故障或洗涤液流通不畅。
