一、概述
1、仪表的作用：
汽车仪表是为驾驶员提供汽车运行中重要信息的装置，同时也是使用人员和维修人员发现和排除故障的重要工具。组合仪表为封闭单元，不含更换部件。
二、组成

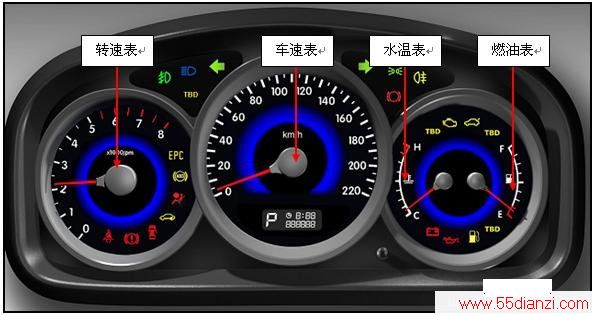

１、车速表和里程小计
车速表以公里/小时（km/h）显示车速。里程表显示车辆已经行驶的公里数。
2、里程累计
里程累计表可以显示本车到当前为止行驶的路程公里数。
3、转速表
转速表显示发动机转速，单位是转/分。
4、安全带提示灯
在驾驶员扣好安全带之前一直启亮，直到驾驶员扣好安全带。如果驾驶员已经扣好了安全带，此灯不会启亮。
5、安全带提示音
点火开关接通时将发出几秒钟提示音，提醒大家系好安全带。如果驾驶员已经系好安全带，将不会发出此提示音。
6、气囊就绪指示灯
仪表板上有一个气囊指示灯，该灯显示气囊符号。系统将检查气囊系统有无故障。通过此灯即可了解气囊系统有无电气故障。系统检查内容包括气囊传感器、气囊模块、线路及诊断模块。当车辆起动时，此灯亮起约七秒，然后熄灭。这表示气囊系统已准备就绪。如果车辆启动后气囊就绪指示灯一直不熄灭或在行车时启亮，表明气囊系统存在异常。
7、充电系统指示灯
作为一项检查，当点火开关接通且发动机未起动时，充电系统指示灯将短时启亮，表明其功能正常。当发动机起动后，该指示灯应熄灭。如果指示灯不熄灭或者在行车时启亮，表明充电系统可能存在电气故障。在此灯点亮时驾车，会耗尽蓄电池电量。如果不得不在此灯点亮时短距离行驶，务必关闭所有附件，如收音机和空调。
8、防抱死制动系统指示灯
当点火开关拧到接通位置时此警告灯将持续启亮几秒。这是正常现象。如果警告灯一直不熄灭，则将点火开关置于LOCK（锁定）位置。或者，如果警告灯启亮，尽快停车并关闭点火开关，然后，重新起动发动机，使系统复位。如果警告灯仍不熄灭或在行车中又启亮，则需要为维修车辆。如果常规制动系统警告灯未启亮，则车辆仍可以制动，但是不能进行防抱死制动。如果常规制动系统警告灯也启亮，则不仅没有防抱死制动，而且常规制动系统也有问题。当点火开关拧到接通位置时，防抱死制动系统警告灯将短时启亮，这是正常现象。如果此时警告灯不亮，应排除故障，使其在发生故障时能随时发出警告。
9、发动机冷却液温度表
当点火开关接通时，水温表表显示发动机冷却液温度。
10、机油压力警告灯
如果发动机机油压力过低，在发动机起动后此警告灯将一直亮启，或者在行车时亮启。
这表明发动机机油不足。发动机机油油位可能过低，也可能发生了其它机油故障。机油警告灯也可能在另外三种情况下启亮：
1、作为一项测试，点火开关已接通但发动机未运行时，此警告灯会启亮，表明其功能正常。发动机起动后，此警告灯将熄灭。如果点火开关接通时此灯未启亮，则保险丝或灯泡有故障。
2、如果遇红灯时发动机怠速运转，警告灯可能会闪烁并随后熄灭。如果您进行紧急制动，此灯会短时启亮。这是正常现象。
告诫：
机油压力过低时不要继续驾驶。
注意：
如果发动机机油缺乏正确保养，可损坏发动机。
11、远光指示灯
每当远光前照灯接通时，此指示灯启亮。
12、车门未关警告灯
当车门未关时，此指示灯将一直启亮，直到所有车门关闭并完全锁住。
13、行李箱未关警告灯
当行李箱未关严时此灯将启亮。
14、燃油表
当点火开关接通时，燃油表显示油箱中剩余油量。当燃油箱快空时，燃油液面过低警告灯将启亮，此时尚有少量燃油，但应尽快加油。

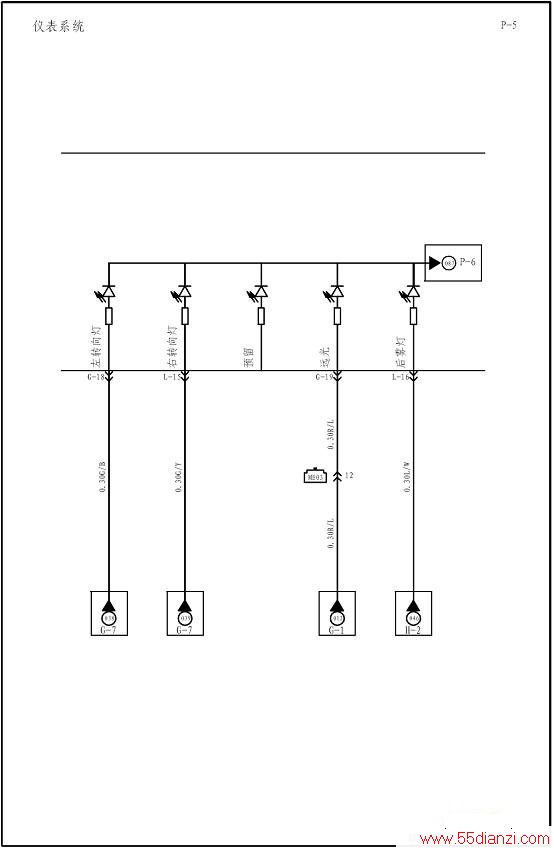

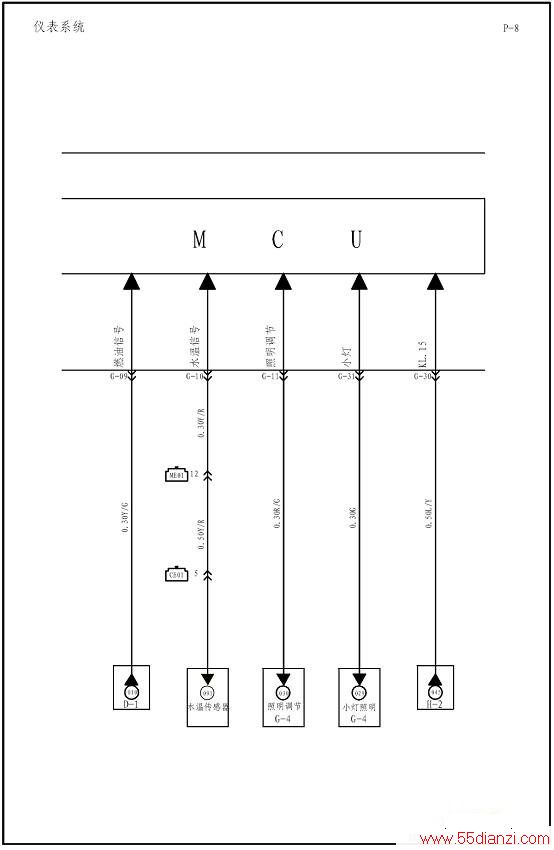

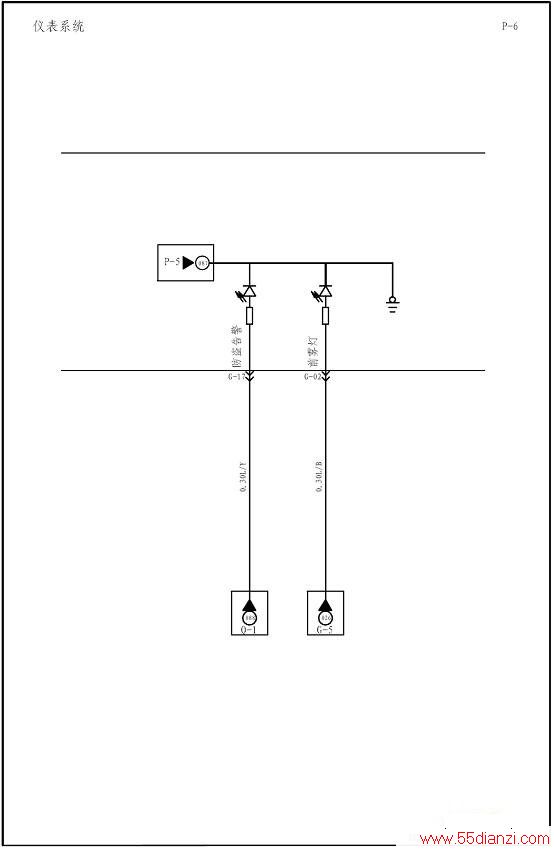

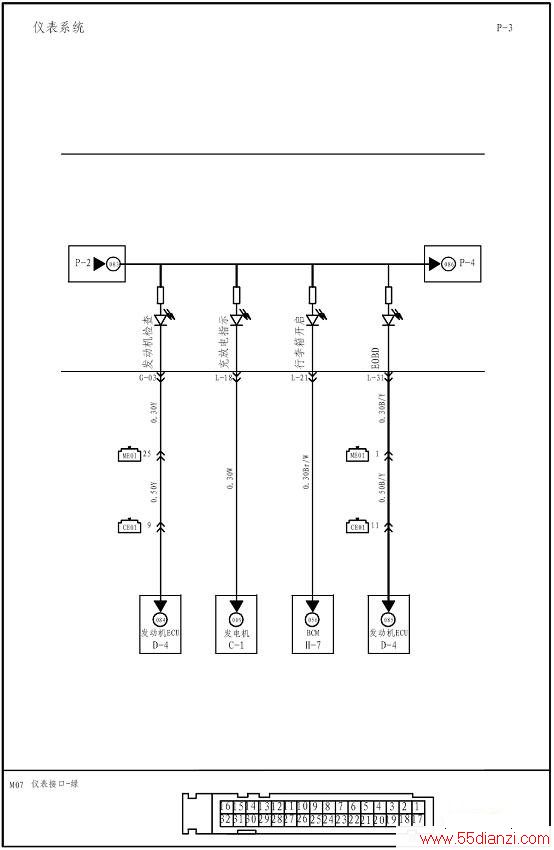

三、仪表电路图
六、常见故障
1、油量显示不准 ：
1）油量显示始终为零，或始终为满
2）油量显示基本正常，偶尔出现仪表猛烈抖动，后又恢复正常
3）油量有显示，但显示始终不正确
4）油量正常显示一段时间后，开始变化出现显示不准，一般情况有两种：
一是油量显示始终 不能显示到满位（包含在油箱处于加满油的情况），
二是油量始终不报警（包含在油箱处于空油的情况）
可能的原因是：
a、仪表引脚定义弄错
b、油量传感器引脚定义弄错
c、线束连接出错
d、仪表不具备显示功能或功能失效；
解决方法如下：
a、b、c、检查更改线路即可解决
d、更改或更换仪表
2、所有仪表显示混乱：
可能的原因是地线线束接地不良或没有接地，解决措施为检查线束，更改线束。
