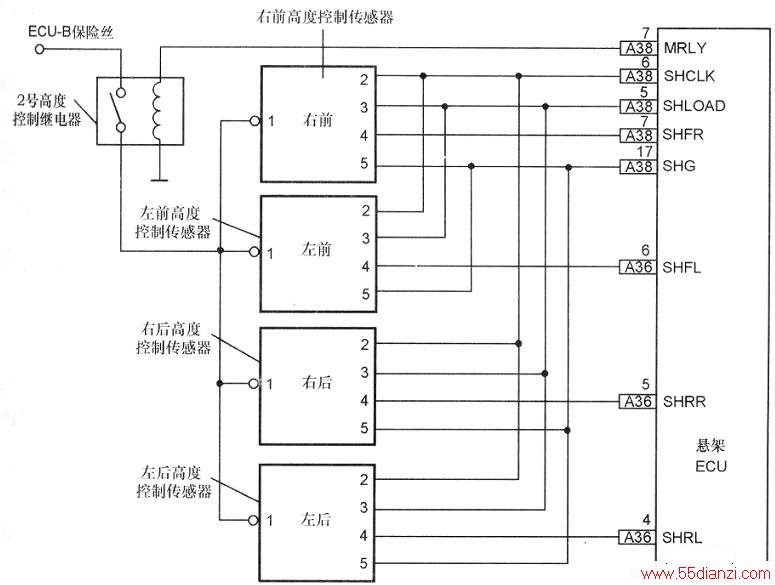

高度控制传感器与EMS ECU间的连接关系如上图所示。每个悬挂上均装有一个高度控制传感器,在汽车运行中检测汽车高度和因道路不平而引起的悬挂位移量,检测到的信号从4脚输出加至EMS ECU内的微电脑控制系统。其中:右前高度控制传感器输出的信号经EMSECU的A36插件7脚进入SHFR端(总编号7脚)内;左前高度控制传感器输出的信号经EMS ECU的A36插件6脚进入SHFL端(总编号6脚)内;右后高度控制传感器输出的信号经EMS ECU的A36插件5脚进入SHRR端(总编号5脚)内;左后高度控制传感器输出的信号经EMS ECU的A36插件4脚进入SHRL端(总编号4脚)内。
