丰田雷克萨斯系列轿车转向传感器电路

机型名称

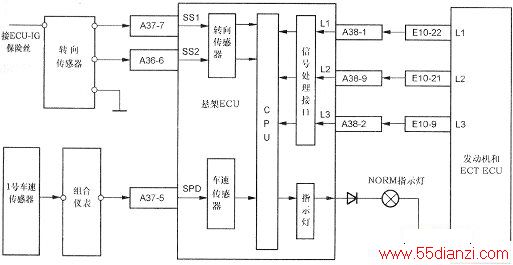

　　转向传感器与EMS ECU之间的连接方式如上图所示。汽车运行时，EMS E-CU检查其SS1端（A37插件7脚）与SS2端（A37插件6脚）输入的转向传感器信号。当方向盘的转角和车速大于设定值时，EMS ECU增大减震力和弹簧刚度。同时EMS ECU还输出NORM指示灯控制信号。

　　(1)当方向盘转向角小于45。时，NORM指示灯闪亮；(2)当方向盘转向角大于450时，NORM指示灯持续点亮；(3)当缓慢转动方向盘时，EMS ECU的SS1和SS2端与地之间的电压在0—5v之间变化。
