一、DWR一口一A型无触点运行（口是电动机功率)
该产品采用晶闸营长期工作、无须接触器旁路运行，散热方式与变频器一样采用风冷散热，本产品由于工作无触点，适用于易燃易爆场合以及起停次数较频繁的情况下使用；而且还可以加装点动功能)更运用于纺织、纺纱行业使用。
二、DWR-口-B型旁路运行

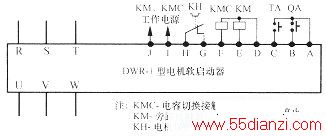

该产品的接线图如上图，主电路如下图所示，旁路接触器及电容切换接触器的动作时间由内部数字电路控制，首先软启动器按设定的启始电压及启动时间启动，当电机启动达到额定转数时约2秒左右，自动转换旁路运行，再隔1秒电容切换接触器吸合工作，同时关闭软启动器，全部自动控制。采用无功就地补偿装置后，交流电动机的功率因数可由0.5~O.7提高到0.95~O.99，节电效果极为显着。
(如不需要电容补偿的，电路中的KMC、及补偿电容可以空着不接，对电路没有任何影响)。
三、DWR一口一C型智能自动供水专用
该技术是为自动供水设备而专门设计，可设置自动供水，无人值机看守，全自动控制，又可转换手动操作，属两用型；接线如下图，如果水位控制器选用电接点压力表，图4中的I、J、K、L这四个端子可空着不用，把下面的下图的电路接入上图中的B、C端子即可。

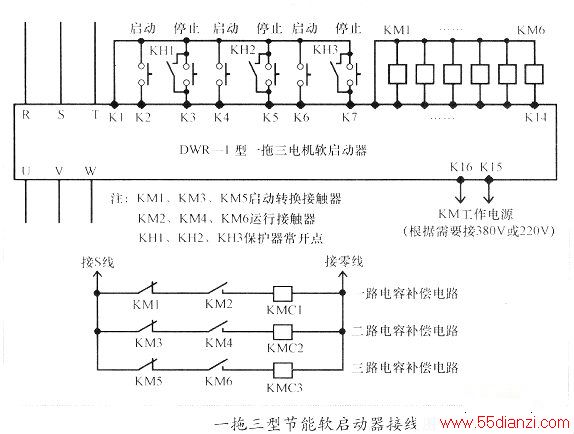

四、DWR-口-D型一拖三
该产品三路电机可任意分别启停互不影响，可单独运行，也可同时运行，所有复杂的逻辑工作都由内部微电脑完成，所以电路接线简单,安装容易，选用该产品能大量节约设备投资，接线请参考上图，主电路参考下图。
