场强仪的功能与使用

　　人们所处的生活空间都有哪些无线电信号，它们各自的场强又是多少，这不仅是无线电管理部门关心的问题，也是广大无线电爱好者的兴趣所在。

　　所谓场强，就是电场强度，指单位长度的接收天线在空中某点处感应到的电信号大小，以表征该点的电场强弱程度，单位是微伏/米(μV/m)，通常也用dBHV/m(参考OdB=1μV)。测量场强时所使用的仪器就称为场强仪。由于测量结果与所采用天线的工作频率范围、天线增益以及阻抗、灵敏度、驻波比、前后比等技术指标密切相关，不能随随便便找根天线就算，故场强仅一般都配有标准的测试天线。不过通常所说的场强仪：无其是有线电视(CAW)系统测试维护所用的场强仪，大多指的是信号电平表)因为它根本就用不着什么天线。场强仪最终测得的结果单位应是μV/m，而电平表的读数单位是分贝(dB)，一般有dBμV,dBmV,dBV等。

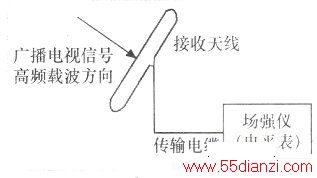

　　利用场强仪来测量某信号的场强大小，操作并不复杂，以测广播电视信号为例，测量示意图如下图所示。首先选择频率范围合适的测试接收天线，用较短的低损耗射频电缆将天线和场强仪(或电平表)连接牢靠，考虑到天线的方向性，务必旋转天线使天线在空中与被测信号极化方向一致，以获取最大感应测量值。如果是可存储天线系数的场强(频谱)仪，就可直接读出以μV/m为单位的场强值，如果是电平表，场强值E则接下式求出：E=Er+K+L式中E为场强值(单位dBμV/m)；Er为电平表测得的电平值(单位dBμV)；K为天线系数(单位dB)；L为射频电缆插入损耗值(单位dB)。

　　只要知道天线系数K值(注意不同生产厂家给出的天线系数有正有负），忽略掉短电缆的损耗不计，电平表读数加上天线系数，就是所测广播电视信号在该处的场强值。

　　如果采用没有天线系数的普通室外r-播电视接收天线，就无法对仪器读数进行修正得出场强μV/m值，不能完成定量测试，但是仍能搜索到所有广播电视信号)并可从电平值上看出不同信号在该处的强弱变化，实现定性测试。

　　需要指出的是，一般家用电视机接收空中强弱不同的电视信号时)茗天线感应到的信号电平值在60dBμV以上就能收到较清晰的电视图像，50dBμV时图像变差，40dBμV时电视图像将难以收清，低于30dBμV后就基本上看不到电视图像了。如果场；5i仪也具有电视图像显示功能，搜到某一信号并测出场强值后，还可以看一看是干扰信号还是电视信号，若是电视信号则还能看出是哪个电视台的信号，这对于了解广播电视信号覆盖质量、监测查找非法电视台十分有用。

　　场强仪的主要技术指标，包括频率范围(频道范围1、测量带宽、频率分辨率、测量场强(电平)值范围、测量精度、输入阻抗、检波方式、载嗓比(C/N)以及工作温度、电源供电方式等。
