新型节能软启动器（DWR系列）的应用

　　特点

　　新型DWR系列节能软启动器采用先进的数字电路，更加稳定可靠，主回路选用高耐压值强大功率器件安装，抗过压过载能力强，增加频繁启停次数切无电弧现象、延长了设备使用寿命；其具体特点表现为：●节能、启动平滑，对电网及设备无冲击，降低配电容量，提高生产效率。●安装无相序要求，但可设置相序保护。●启始电压O~80%、启动时间2~6O秒，任意可调。●斜坡电压启动、斜坡电压加突跳启动、斜坡电压加限流启动、多种启动方式随意选择。●保护功能齐全，故障白诊断，对断相、三相严重不平衡、相序、过流、过热、过压、欠压都能可靠停机保护。●自由停止、软停止两种停止方式任意选择，软停止可有效避免高楼供水对管路的压力冲击。●控制电路采用工业单片机光电隔离全数字化结构、抗干扰能力强，在恶劣的工况环境下也能正常工作。●高可靠性，使用寿命长、故障率低，节约维修费用。

　　工作原理

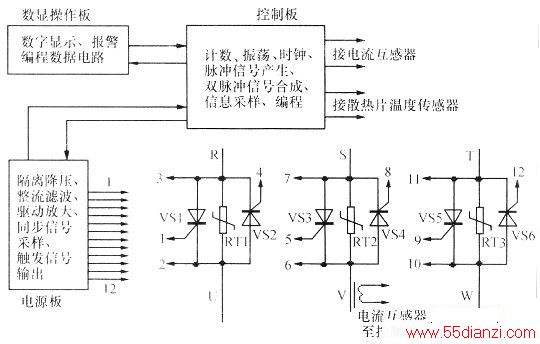

　　原理方框图如上图所示，整台软启动器是由三块电路板及主回路组成)其工作原理是三相380V电源通过电源板的隔离变压器降压为IOV低压电，通过三相整流桥整流滤波为电源板、控制板、数显操作板提供直流工作电源)同时为控制板提供同步信号源。电源板的另一路三相低压8V经整流分压后配合由控制板送来的同步信号、驱动触发信号来触发可控硅、改变可控硅的导通角以达到调压的目的。控制板主要有STC89C52型工业单片机、光电耦合器、半导体阻容件及IC集成电路等组成整流、数字滤波、计数、振荡、时钟、脉冲信号产生、双脉冲信号合成等功能电路，同时又为电源板提供同步驱动信号，为数显操作板提供数字显示信号，数显操作板又为控制板提供编程设置信号。主回路由6只大功率高耐压值单向可控硅(可控硅也可选用MTC型可控硅模块以减小体积安装方便)、温度传感器、压敏电阻、电流互感器组成。RT1、RT2、RT3压敏电阻的主要功能是吸收主回路的瞬间脉动浪涌尖峰电压。

　　套件安装

　　整台节能软启动器套件包括中心控制器及主回路，中心控制器内部结构包括数显操作板、控制板、电源板等所有控制部分；中心控制器与主回路的连接、请参考上图。主回路分模块式和分立式两种，本文着重介绍模块式的，首先要选择MTC型内部反并联的、耐压值1400V、散热板与电极间的耐压值要达到3000V以上的优质可控硅模块，电流和散热片的选择都要根据电动机的功率计算，一般可用电动机功率(KW)×4(系数)=A(模块电流)散热片15KW-37KW可选SRX-CCK型尺寸330×287×30、功率40-75KW选SRX-CEH型尺寸365×23O×26、功率90KW-l60KW选SRX-CHI尺寸选475×3Ol×52)以上尺寸以毫米为单位(200一500KW选平板可控硅)以上数据仅供参考；散热片要经过铣床加工平滑最，好镀黑，模块安装时要涂上一层绝缘导热硅脂以利于大面积接触，均匀压紧即可。

　　一拖三型的可控硅可适当加大一挡，散热片可不变，详细安装要领可参考用户手册的主回路安装一章。

　　功能设置

　　各项功能数据出厂时都已设置好，用户可直接使用。如果根据实际情况，用户需要修改功能设置，可按以下操作方法进行：首先按动设置键，参考产品说明书的功能代码设置表选择所需要的功能代码，按需要再按动加、减键，调整到所需要的数据，待调整完毕后按确认键即可。

　　使用

　　使用时输入端R、S、T端子接入380V电源，输出端U、V、W端子接负载(用220V/200W灯泡Y接后代替负载)，按动启动键，这时灯泡应当由暗渐渐发光明亮)观察三只灯泡亮度相同、用万能表测输出端电压与输入电源相同证明一切正常，切断电源)拆下三只灯泡)再接入负载电动机投入工作运行。根据负载情况可适当选择启始电压及启动时间，一般空负载启始电压应选在10%左右，启动时间可选择10秒左右即可。
