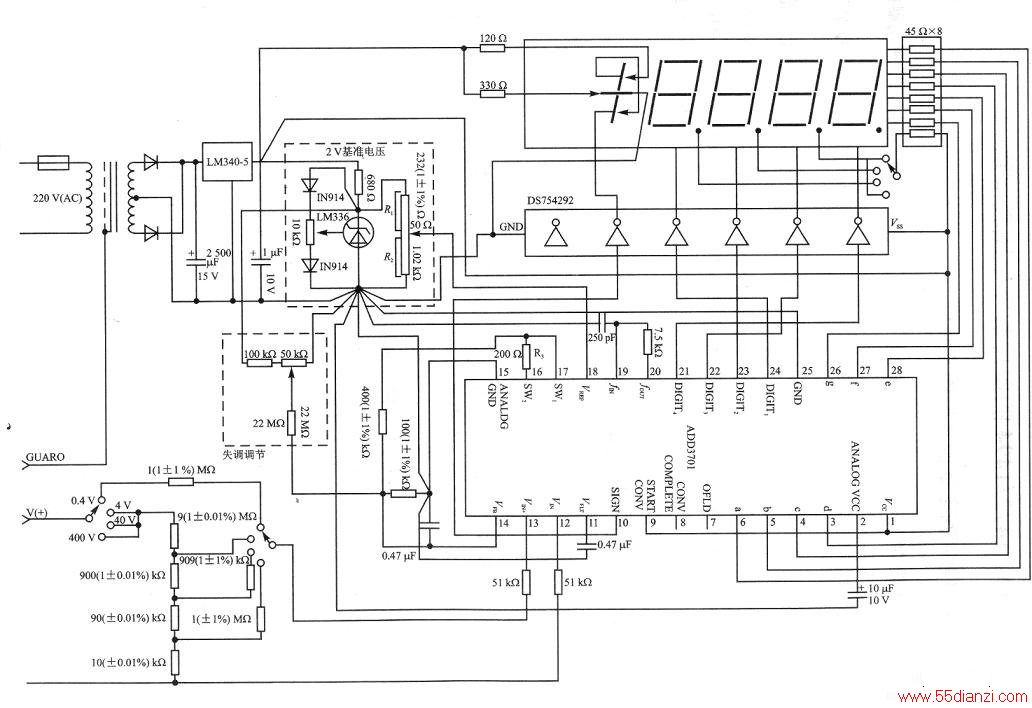

由ADD3701构成的4量程3又3/4位数字电压表电路如图所示,4个量程范围分别为400 mV、4V、40 V、400 V。图中的电阻除另作说明外,功率均为0. 25 W,允许阻值误差为±5%;所有电容值误差为±10%;R1R2/(R1+R2) =R3±25Ω。
