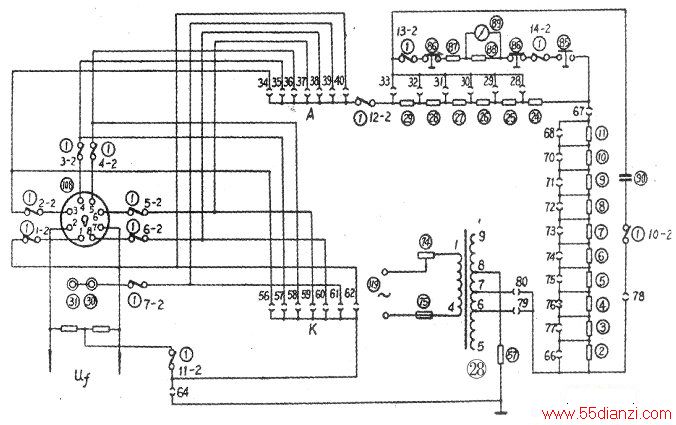

GS-5A电子管测试仪板流测试是在建立了工作点的情况下进行的，工作点的栅偏压由被测管阴极自偏压电阻决定。“测试转换”开关置于“板流”位置时，构成的测试电路见下图。
被测电子管各电极都接在插孔式配电盘上，选择插孔并插入插棒，就可以任意连接被测电子管各电极以及供给被测电子管以适当的板压、第二栅极电压、自给栅偏压。按下“读数”按钮(85)，串接在屏极回路中的电流秒表，就指示出被测电子管的板极电流。板极电流的量程由(24)～(29)分流电阻决定，选择插孔(28)～(33)即可改变其量程。
在测量板流时，板极回路中直流电阻很小，本仪器设计的回路中总电阻的电压降不大于0.5V，因此测得的板流可以认为是静态直流参数。图中“气体”按钮开关(18)是常闭型，以连通被测试电子管栅极回路。在测量“板流”的同时，才可以进行对被测试电子管真空度的检查。
按下“气体”按钮开关时，被测试电子管栅极电路中就串入电阻(15)～(17)，其阻值分为50kΩ、100kΩ、500kΩ三档，由插孔(51)、(52)选择。如果被测电子管的管内真空度不良或者有漏气现象，由于管内气体被阴极电子流轰击后电离，即产生栅极微电流。这个微电流在上述高阻值电阻上的电压降足以改变原来工作点上的栅偏压，从而引起板流的该变。根据这个原理，就可以从被测电子管板流变化的大小来反映管子内部的真空度。如果被测电子管内部真空度不良，有气体存在，那么该电子管的板流变化(△la)将比质量良好真空度高的电子管大。测试卡片上标注有允许的最大板流变化值。
放大管和检波二极管用直流电压测试，整流二极管用交流电压测试，电路见下图。
由插孔79、80控制的135V、250V交流电压，取自电源变压器次级绕组7～8、6～8加至被测电子管板极。指示电表串联在半波整流电路中，按下“读数”按钮(86)，电表指示出整流电流。
