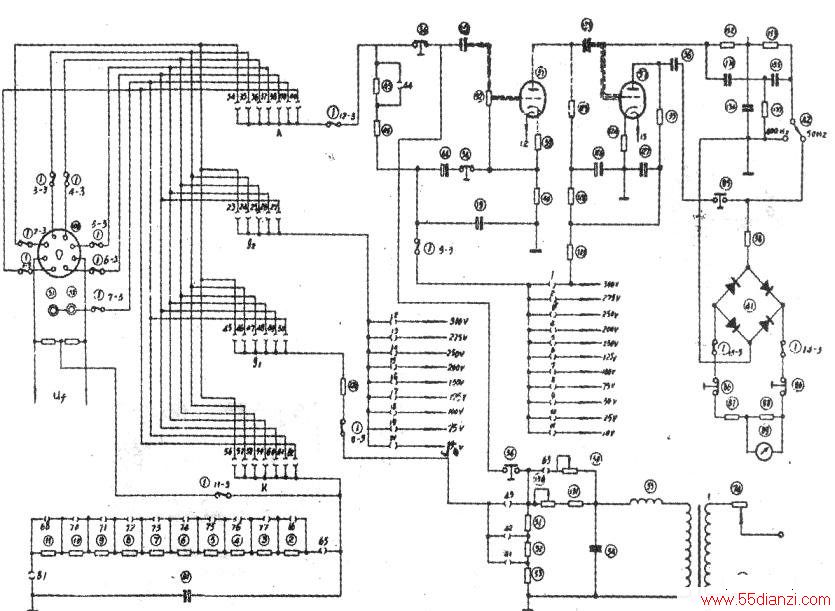

根据阳极电流交流分量法测试跨导,系按被测电子管阳极电流交流分量对控制栅极电压交流分量的比值来确定。“测试转换”开关置于“跨导”位置时,构成的测试电路见下图。
该电路由信号源、电子管电压表、被测电子管阳极负载组成,电路原理见下图。
根据 定义,由于RL与被测电子管内阻相比较阻值很小,因此 由此可见,跨导S与电压比值 之间存在一定的比例关系。
按下“灵敏度”按钮(34)即S2置于“校准”位置时,电压表量得Ug,放开“灵敏度”按钮(34),按下“读数”按钮(85)即S2置于“测量”位置时,电压表量得UL,此电压的大小取决于被被测电子管跨导的大小。因此,确定Ug和RL以后,跨导S就由UL决定。例如RL选取333Ω,Ug选取20mV,插上被测电子管测得UL为100mV,根据 于是该管跨导值等于15mV/V。以跨导值代替UL在指示表上的刻度,就能直接读出被测电子管的跨导。被测电子管输入信号电压Ug的额定值分别为1V、0.4V、0.2V、l00mV、40mV、20mV,由插孔63、41、42、43选择决定。负载电阻RL额定值为3330、6660,由插孔44选择决定。跨导的数值印在卡片上,满度额定值发表为1.5mA/、3mA/7.5 mA/、15mA/。将插棒插入规定插孔内,便接通所需的跨导测试量程。
