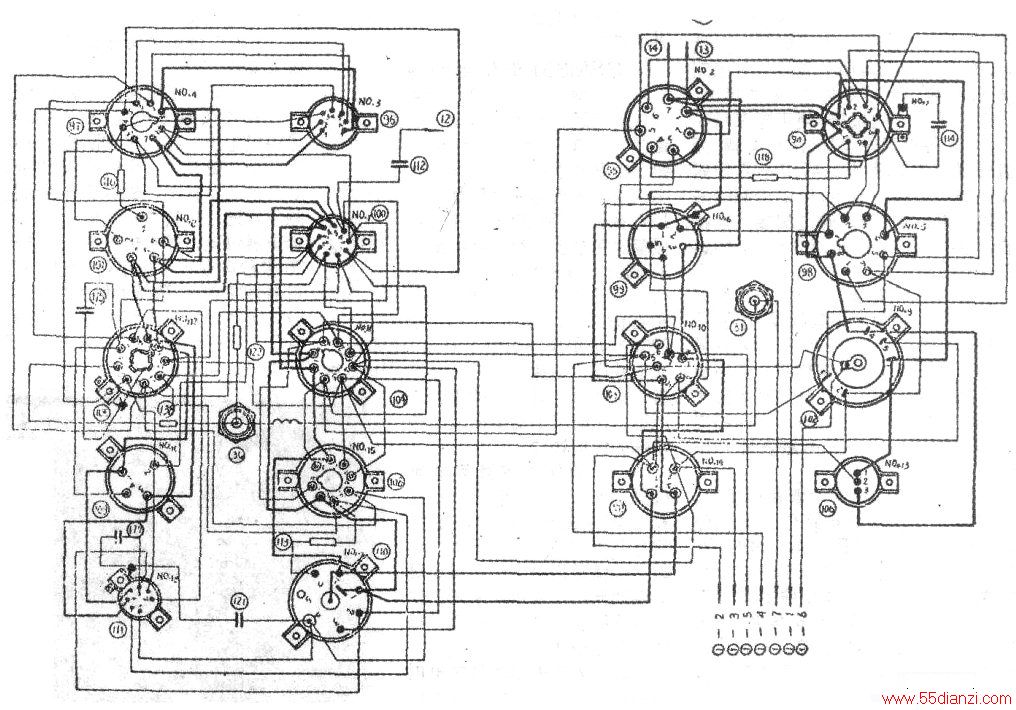

GS-5A电子管测试仪管座接线图见下图。图中字母的意义:
A——板极插孔,g1——第一栅极插孔;g——第二栅极插孔;K——阴极插孔;Ua——板极电压;Ug2——第二栅极电压;Uf——灯丝交流电压;UB——整流管板极电压。
测试转换开关位置功能:“1”短路、断路测试:“2”板流测试;“3”跨导测试;“4”稳压测试。
