一款常见声控开关电路

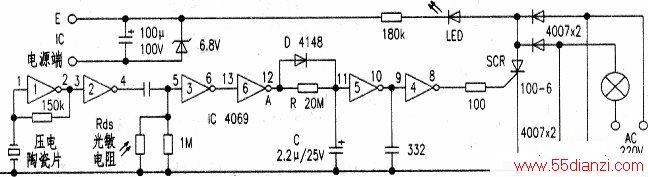

　　在白天，该声控电路因光敏电阻Rds处于低阻态，在任何情况下，电路都不工作，灯不会点亮。在夜晚，RdE阻值增大，一且压电陶瓷片收到入的脚步声，其6反相器的A点输出高电平，此时该电平电压通过二极管D（低电阻）对电容器c快速充电(设定电源电压为E)，C充得电压（达到反相器门限电平），经两次反向后驱动可控硅SCR导通，使灯泡点亮。灯亮时间由C充得电压来维持的。
　　
　　但C要放电，放电回路为c-R-A点一地。C放电时，经过一个RC时间常数下降0.632E。
　　
　　只有当C的放电电压下降到反相器的门限电平以下时，SCR被截止不工作，灯从亮到灭。所以要改变灯亮的时间，可调整RC时间常数，通常是调整电阻R．按用户要求，只需把附图中R值适当减小，即可达到要求。
