简易光控路灯电路(4)

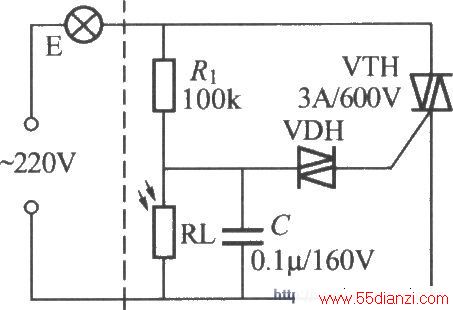

如图所示是一个采用双向晶闸管制作的光控路灯电路，且它也采用二线制接法，所以安装比较简便。白天，光敏电阻器RL因受自然光线照射，RL呈现低电阻，它与R1分压后，获得的电压低于双向触发二极管VDH的折转电压，故双向晶闸管VTH阻断，电灯E不亮。当夜幕来临时，RL上分得电压逐渐升高，当高于VDH的折转电压时， VTH开通，路灯E点亮。该电路具有软启动过程，有利于延长灯泡的使用寿命。增减R1的阻值可以改变电路的光控灵敏度，但一般情况下可以不必调整。VDH可用转折电压为20～40V的双向触发二极管，如2CTS、DB3型等。
