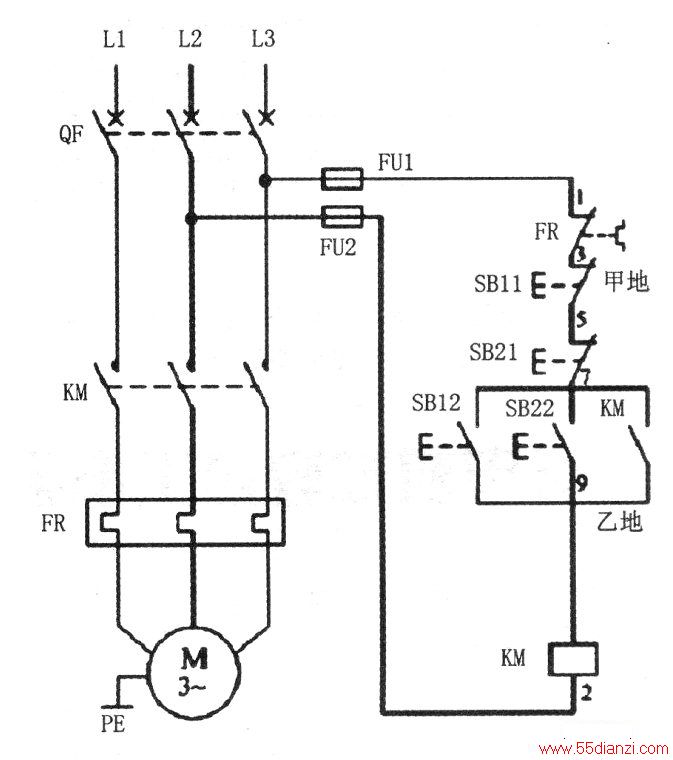

(1)电路原理图(见下图)
下图是电动机的两地控制线路。其接线原则是:启动按钮SB12、SB22并联,停止按钮SB11、SB21串联。
(2)原理分析电动机起动:
①合上空气开关QF接通三相电源。
②按下启动按钮SB12或SB22(以操作方便为原则)交流接触器KM线圈通电吸合,主触头闭合,电动机运行。同时KM辅助常开触点闭合自锁。
电动机停止:
按下停止按钮SB11或SB21(以方便操作为原则)接触器KM线圈失电,KM的触点全部释放,电动机失电停转。
最后断开空气开关。
