引言
众所周知，三相异步电动机以其低成本、高可靠性和易维护等特点，被广泛应用在各个行业。特别是机床设备中，它作为一种主要的动力设备，常常用来拖动主轴、工作台、冷却泵、油泵等装置。但是它在直接启动时，由于启动电流高达额定电流的5～7倍，所以会对电网及负载造成很大的冲击，影响了周边电器的工作，增加了机械传动部件的磨损，降低了设备的寿命。这里所介绍的基于单片机AT89C5l的三相异步电动机软启动器不但可以解决上述问题，从本质上改善交流电动机的启动特性，而且具有节电运行、过流保护、过载保护、缺相保护等功能。
1 工作原理及硬件构成

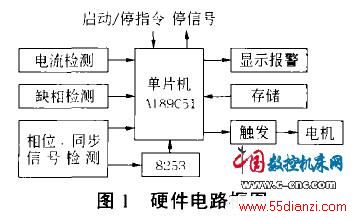

该软启动器的硬件电路结构框图如图1。

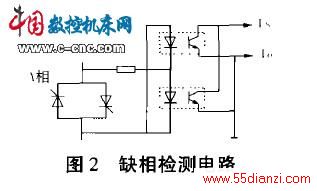

启动时（接到启动指令），从单片机输出口产生移相触发脉冲，通过控制串接在三相异步电动机绕组中的双向晶闸管的导通角α，使之实现斜坡方式减压启动。在电机运行中，实时检测电机功率因数，据此改变导通角α，实现节电运行。过流与过载检测采用常规电流互感器电路，经整流、滤波、放大、A／D转换及隔离后送人单片机，由软件完成数据处理及判断。缺相检测采用同时检测三相电源的方法以判断缺相故障。每相检测电路如图2所示。在晶闸管导通期间，该电路Vo应输出高电平信号，否则该相缺相（电流为零）。各相的检测信号也送入单片机进行处理及判断。

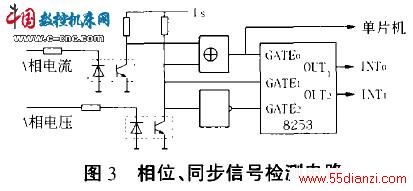

相位检测与同步信号产生电路见图3。A相电流、电压信号经光耦变为方波后送入异或门，定时／计数器8253的通道0（工作于方式2）用于检测A相电压与电流的相位差，电压过零时门控端GATE0得到高电平，开始计数，电流过零时GATEo变为低电平，计数停止。单片机在GATE。低电平期间读出计数值则可得到电压电流相位差。由8253的通道l、2（工作于方式5）延时实现触发脉冲的移相控制，A相电压过零为同步信号启动定时。通道l与单片机的定时／计数器T0配合控制l、2、3号晶闸管的导通时刻，通道2与单片机的定时／计数器T，配合控制4、5、6号晶闸管的导通时刻，T0、T1定时时间均为3．3ms，它是利用前一次定时中断启动下一次定时，而在一周期内分别产生相差3．3ms的三个触发控制脉冲。
启动（停）指令来自机床电气控制系统主控制器，按照加工工艺流程，要求该电动机启动（停）时，主控制器会发出启动（停）指令，则软启动器控制电机启动（停）。在机床设备中往往需要联锁控制，这样当电动机出现故障而停机保护时，就需向主控制器回馈一个停信号，主控制器随之可以进行联锁控制处理。
