水位自动控制器由一个电子电路和一个机械的毛细管装置所组成。

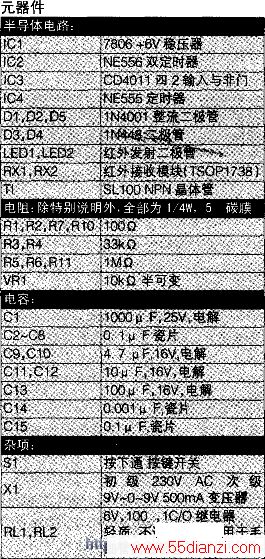

电子电路：图中为水箱水位自动控制装置的电子电路图。电路中所有元件都很廉价并且很容易在市场上买到。供电电源包括一个输出为9V～0V～9V，500mA的降压变压器、由二极管D1和D2组成的整流器和滤波电容C1。6V稳压模块7805为电路提供稳定的电压。
NE556内部的两个定时器接成单稳态模式。IC2的触发输入脚6和脚8分别接外部红外接收传感器RXl和RX2的输出脚F和已装有红外传感器的毛细管装置结构示于图3。IC2的输出脚5和脚6接到与非门电路N3和N4的输入端，N3和N4的输出再连接到由与非门N1和N2所组成RS触发器上。电源输入端A和B分别接RXl和RX2的+VCC脚上(标有A和B)。如果不想在发射器电路中另外使用9V电池。可以将水泵控制电路中的C和D点分别接到这一电路图中的C和D点上。

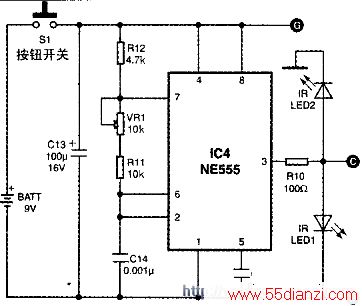

右图给出了由定时器电路NE555所组成的红外发射器电路。定时器NE555(IC4)被接为非稳态多谐振荡器。当开关S1按下时，电路接通。接在IC4 输出端的两个红外发射器LED将发出38kHz的红外光束。
机械毛细管装置：带有红外传感器的毛细管装置结构见图3。两对红外发射器LEDl、LED2和红外接收器RXl、RX2一一对应地安装在毛细管的上端和下端。用黏结剂将红外接收模块(TSOPl738)固定，使其前面对正发射器。用不透光而又重量轻的物质制作的浮子装到毛细管中。使它能随着水面的起伏而沿着管子上下移动。当浮子到达管子顶端或底端时会遮住相应的红外光束。毛细管可以用玻璃或其他透明物质制作。
两对红外发射和接收模块分别用于指示水箱的水位的最大值和最小值。当浮子位于水平A处。给水泵通电。开始上水。浮子位于A和C之间时。保持水泵运转。继续向水箱上水。而当浮子升到D点，遮住位于上部的红外光束时，关闭水泵。表示水箱已满，停止向水箱上水。随着水的消耗，水箱的水位将从D点降到E点，C点最后到B点。在这一过程中，水泵一直保持关闭。但当浮子到达A点，挡住底部的红外光束时，系统确认水箱已经几乎空了，即到达最低水位。此时水泵将再次启动上水。
在停电的情况下，若停电时浮子位于D、E、C或B点水位，则水泵在电源恢复时不会启动。而如果浮子在A点或其以下位置，电源恢复时水泵会自动启动向水箱上水，直到浮子到达D点为止。
很多家庭中，水首先存放在地面水平的储水槽中。再从水槽中用水泵抽到屋顶的高位水箱中。人们常常在水龙头快没水时就启动抽水泵，而到离位水箱溢出时再

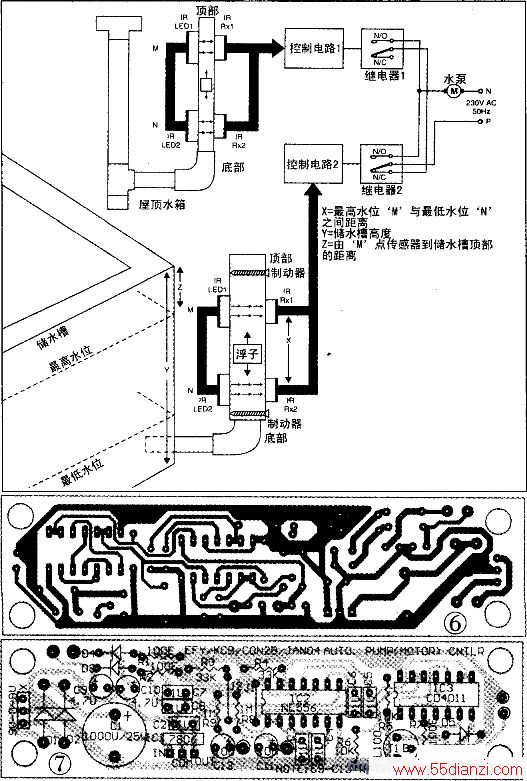

关闭水泵。而当储水槽中没有水时启动水泵对于马达是有害的。这种既有储水槽又有屋顶水箱的环境下的自动控制系统如图5所示。它由两个类似上述的水泵控制电路和毛细管装置组合而成。其中一个安装于屋顶水箱，另一个装在储水槽中。毛细管装置中‘M’表示屋顶水箱的高位传感器，而‘N’表示低位传感器。注意两组装置的继电器RLl和RL2与水泵的连接方式有所不同。这种安排是为了防止当储水槽中无水时水泵启动。控制电路2用来判断储水槽中的水位是否在最低限以下。
当储水槽空了时。浮子遮住红外发射器N，切断其发出的红外光束，这将会在第8脚触发IC2，使其第9脚的输出变为高电平。进而通过IC3和驱动管 SL100使继电器RL2通电。则水泵开始向储水槽充水，直到最大水位。当储水槽是满的时。浮子遮住发射器M，中断其发出的红外光束，这将在第6脚触发IC2。IC2的触发使其第5脚变为高电平。这又通过IC3和驱动晶体管使继电器(RL2)失电。水泵停止充水。而RL2同时提供市电电源给控制屋顶水箱的电路的继电器RLl，从而控制屋顶水箱的水泵动作。 在红外传感器组合中X和Z的距离(参考图5)决定于水箱或储水槽的高度Y。但距离X不能小于20cm，否则从一个传感器发出的红外光可能干扰另一个红外光束，影响传感器的操作。

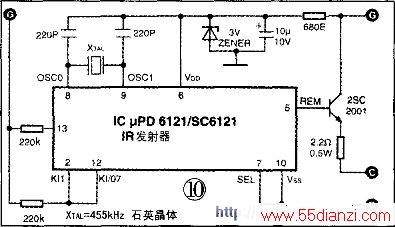

整个装置是防震的，电子电路密封在一个塑料外壳中。而传感器装置固定在PVC管上。为防止水泵电源电压过高、过低。要使用过高／过低电源保护器。而其元件布置分别见图8和图9。图10中显示了一个由集成电路PD6121所组成的可选的红外发射器电路。它能够发出频率为38kHz的调制后的脉冲，可以简单地用此电路代替图2中发射器。连接图中的G、C、D各点到水泵控制器电路中相应各点即可。
