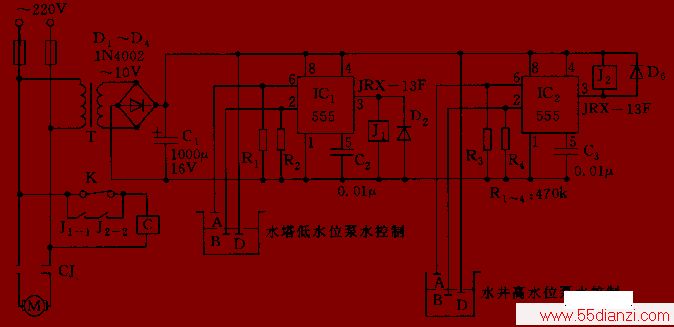

如图所示，控制电路由降压整流电路和用两块555组成的低水位泵水、高水位泵水两种控制电路组成。当水塔内的水位探极B、D高于塔内水位线时，IC1的2脚为“地”电位，输出3脚呈高电平，使继电器j1吸合，J1-L闭，抽水电机运转;当水位上他升到探级A时，电机停止，对水塔水位实现自动控制。置放于水井中的探极B、D，正常情况下应在水位面以下一定深度处，使Ic2(555)电路的输出端3脚呈低电平，J2吸合，j2-2闭合。而当因连续抽水，使B、D极高出水面时，则2脚呈地电位，使Ic2翻转置位，3脚呈高电平，J2释放，J2-2断开，避免电机空转，并对井水水位进行监测.
