智能水位控制电路

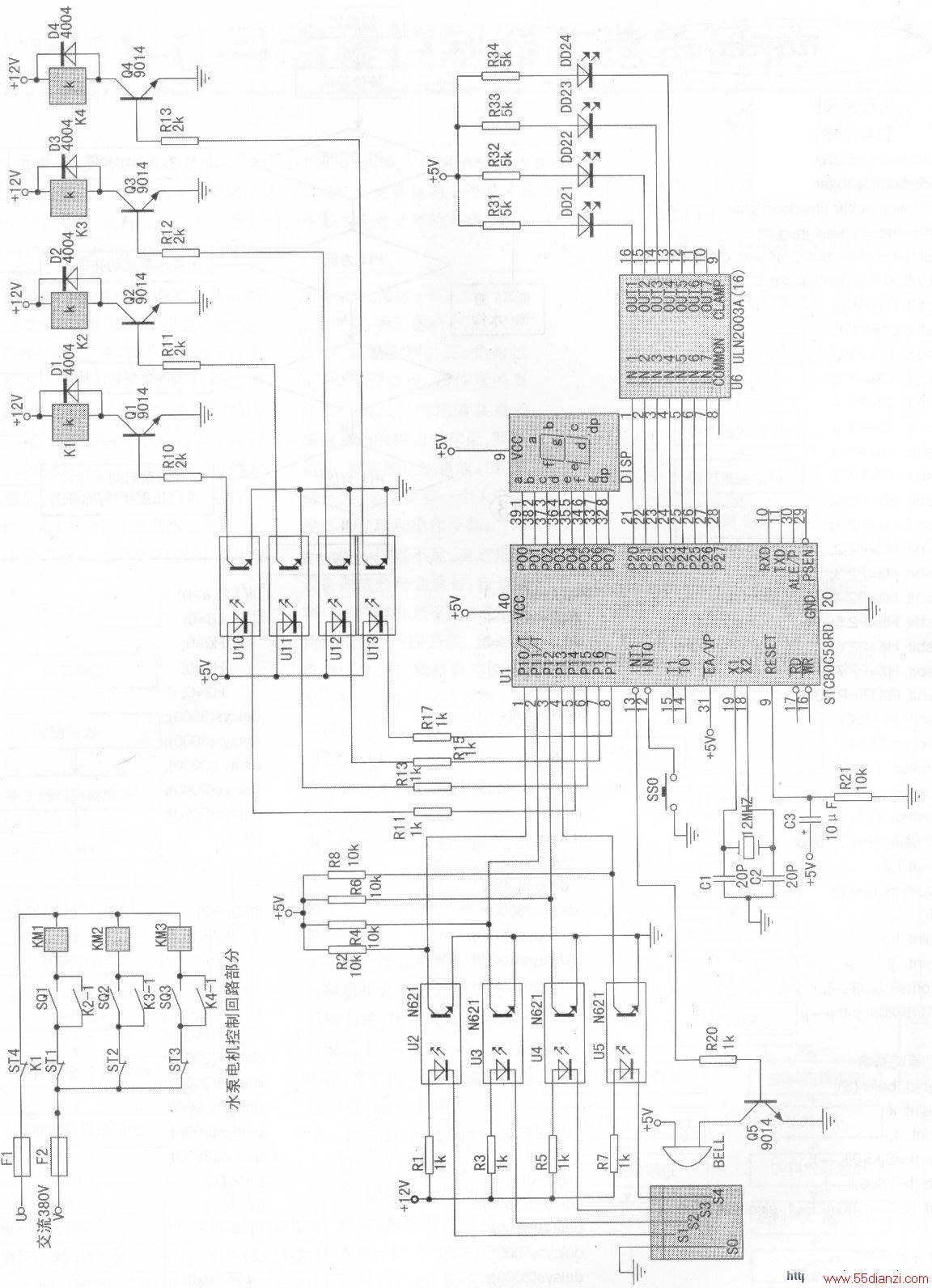

　　电路原理图如图所示。U1为可在线编程的STC89C58RD单片机，U6为指示灯输出驱动ULN2003A，U2～U5、U10～U13为N621系列光电耦合器，可靠的光电隔离是抗干扰的有效措施。SB为报警解除开关。 　　P1.0～P1.3为液位不同位置输入，低电平有效。P1.4～P1.7为不同液位时对应的输出控制电路，控制3台水泵的启动。P2.0～P2.3为相应的液位指示灯。P0.0～P0.7为清晰的液位代码数码管显示，用“0”代表4／4满水位，“1”代表3／4水位，“2”代表2／4水位，“3”代表1／4警界水位。本电路上电工作，如P1.0为高电平，电路不工作，没有触发的P1.0即控制的K1不工作，K1-1常开点断开水泵控制回路开路；P1.0为低电平，触发P1.4即K1工作，K1-1常开点闭合，水泵控制回路通路。同时P2.0为低电平输出指示灯VD5点亮，并且P0口输出“O”号代码代表满水位程度。接着查询P1.1若为高电平，电路不触发P1.5即K2不工作；若P1.1为低电平，电路触发P1.5即K2工作，K2-1常开点闭合，1号水泵工作。P2.0、P2.1输出低电平指示灯VD5、VD意亮，并且P0口输出“1”号代码代表3/4水位程度。P1.2、P1.3与P1.1分析类同。 　　当P1.3为低电平并且时间延时数分钟，水位还没有超过P1.3水位线，蜂鸣器HA开始报警，按SB一次可解除报警。
