待机时不耗电的水位自控电路

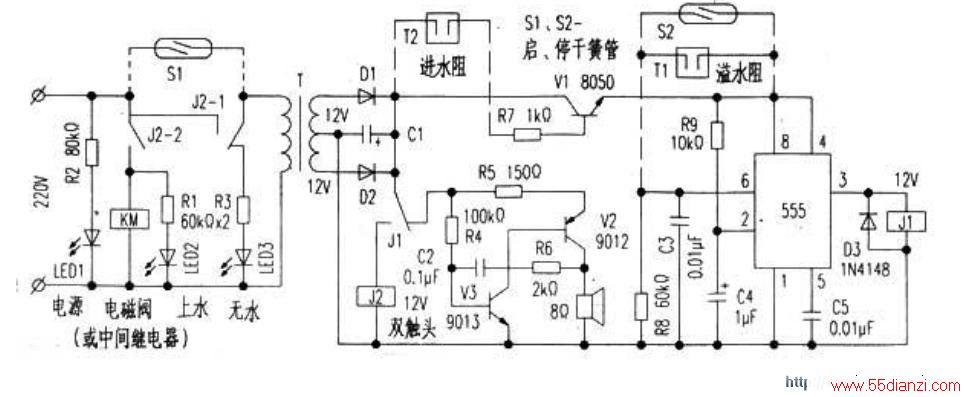

　　在下图中。平时只有电源指示灯LED1通电。其他元件都处于无电状态。当水位下降到S1时，干簧管S1吸合。变压器T得电。通过D1、D2全波整流提供工作电流。IC（555）得电后J1吸合，同时J2吸合，使KM得电启动水泵供水，上水指示灯LED2亮。若水源无水，水阻器T2（详见前文）断开，V1截止，IC无电J1不动作，此时蜂呜器V2、V3导通喇叭鸣叫，无水指示灯LED3亮。若水已抽满，S2干簧管吸合，IC（555）⑥脚为高电平翻转，J1释放，J2释放，：KM释放，整机断电转为无电待机状态。
