捷达源电子式水位控制器工作原理

　　本文介绍电子式水位控制器的基本组成、工作原理、选购注意事项、常见故障及检修。

　　1．基本组成和工作原理
　　
　　电子式水位控制器由水位控制电路、控制电路、执行电路和电源电路等四部分组成。它利用水的导电性，通过水位探测电路传送信号给控制电路，使控制电路状态翻转，带动执行继电器，控制水泵抽水。

　　2．选购注意事项
　　
　　(1)选用交流脉冲探测水位（尽量不用直流探测水位），这样可大大提高水位探头的使用寿命，且不会产生水解而污染水质；
　　
　　(2)继电器的触点要好，电流容量要大；
　　
　　(3)整机电路的设计要简约合理。

　　3．工作原理
　　

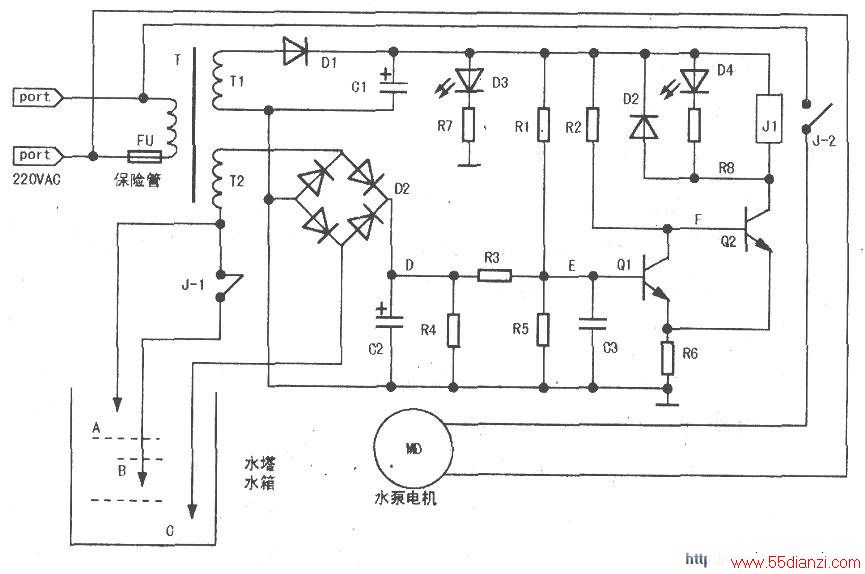

　　下图为市售“捷达源”水位控制器电路。电源变压器T的Tl绕组、Dl、Cl等组成电源电路；T2绕组、D2、JK1、C2和水位探头A、B、C组成交流水位探测电路；R1～R5组成偏置电路；Q1、Q2组成开关电路，控制继电器的工作。当水位低于B点时，A、B、C三点均未接通，电路中D、E点为低电平，Ql截止、Q2导通，继电器Jl得电，其触点J-2闭合、J-l断开，水泵得电工作，向水箱注水；当水位上升到B点时，B、C接通，但由于此时JK1是断开的，故D、E点保持低电平……水泵继续向水箱注水；当水位上升至A点时，A、B、C三点均接通，而A、C接通使得D、E点变为高电平，Q1导通、Q2截止，继电器Jl线包断电，卜2断电.J -1闭合，水泵断电停止工作；当水面降至低于A点时，由于此时J-l常闭，D、E点保持高电平，Ql继续导通、Q2截止，继电器J断开，J-2断开，水泵断电不工作；当水面降至低于B点时，A、B、c三点均未接通，D、E回到低电平，Ql截止、Q2导通，继电器J1得电，J-l断开、J-2闭合．水泵工作，向水箱注水。

　　如此周而复始，当水位低于B点时，水泵工作向水箱注水；当水位升到A点时，水泵停止工作，从而确保水不会溢出水箱，达到自动控制水箱中水位的目的。

　　4．电子式水位控制器常见故障维修例
　　
　　1：水箱已无水，但水泵不工作。

　　分析检修：先看红色电源指示灯D3是否点亮。若不亮则查AC220V电源、保险管；若点亮，通常是A、C水位、探头或探测线有短路或漏电现象，使D、E点维持高电平。这时，可拆开C探测线，若水泵工作，则故障在探测线或探头；否则故障在控制电路，可能是Ql击穿、Q2发射结开路、R6开路等。

　　例2：水箱的水已满，但泵还不停地工作。

　　分析检修：此时可用一根导线将A、C两水位探测端子短路，若泵能停止工作，是探测线断路；否则是控制电路有故障，可能是整流桥D2中的二极管击穿、Ql发射结开路、Q2击穿、继电器触点粘连、C3击穿等。
