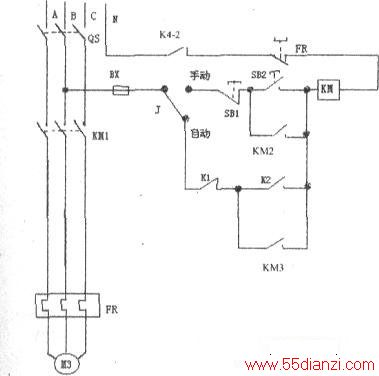

水泵抽水手动控制电路原理图如下图所示。在电路中J为手动、自动切换开关,当手动开关J切到手动挡时,控制电路处于手动工作帙态。合上空气开关QS,按下启动按钮SB2.则通过B相N线以及继电器K4-2的常闭触点、(K4-2的激磁绕组在地下蓄水池电磁水阀自动进水控制电路中受该电路控制)热继电器FR、SB1的常闭触点和交流接触器KM线圈构成回路得电动作.使主电路中的三个主触点同时闭合,接通三相电源使电动机转动,松开SB2.它将在弹簧弹力下恢复到断开位置。与SB2并联的交流接触器辅助触点和主触点同时闭合.KM线圈仍然通电,井自锁。当要停机时按一下SBI.该触点一断开,接触器辅助触点和主触点全部断开,切断电动机供电电源.使电动机停止运转。在手动控制电路工作时必须控制手动电路工作的时间,当水位高于一定值时,及时断开,以免楼顶蓄水池水位过高溢出水池。
