具有超压保护功能的水位控制器工作原理

具有超压保护功能的水位控制器工作原理

点击数:7437 次   录入时间:03-04 11:49:50   整理:http://www.55dianzi.com   位置-距离控制电路

  带超压保护的水位控制器,由系统电源、超压保护电路、水位探头电路、高低水位检测识别控制电路、执行继电器、抽水机、指示灯等组成:系统电源由变压器变压并经整流滤波后给超压保护、水位检测执行控制电路供电。该水位控制器的特点有:(1)带有超压输出断开保护,市电超压时保护抽水电机o (2)高低水位控制电路到水塔水箱只要两条检测线o (3)能消除水位水面波动造成继电器时通时断,易烧坏继电器触点或损坏电机的弊端o (4)电路简单可靠,灵敏度高,自动控制抽水。

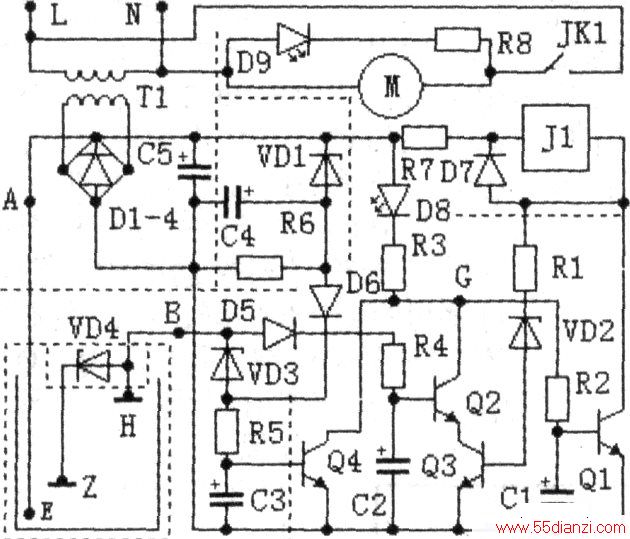

  控制器电路如下图所示。系统电源由变压器变压,整流滤波为随市电变化的电源。当市电升高时,VD1导通,经电容C4、电阻R6缓冲,又经二极管D6、电阻R5使三极管Q4导通,G点电位下拉为低电位,Q1截止,继电器释放,其触点断开,进入超压保护状态,保护抽水电机。超压保护控制稳压管VD1的稳压值,为自耦调压器调至280V输出切断保护时的取值。

  电源接通时,电源通过发光二极管D8、电阻R3、R2提供给三极管Q1基极的偏置电压,使Q1导通,继电器吸合,输出接通。发光二极管D8作指示灯,D9为输出接通指示灯。

  (1)通电抽水,当抽水水位升高至低水位检测点Z点时,电源通过E、Z点之间的水电阻,使稳压管VD4导通,经水位检测导线B、二极管D5、电阻R4.使02处于导通待命状态,(这时Q3还未导通)。当抽水的水位升高至高水位检测H点时,电源通过E、H点之间的水电阻,经检测线B,使稳压管VD3导通。因选取VD3、VD4的稳压值接近电源(A点)电压,VD4串接于高(H)低(Z)水位之间,当水位抽高至H端时,相当于短接VD4,使VD3导通,经电阻R5,使(高水位切断控制三极管)Q4导通,G点为低电位,Q1基极为低电位截止,继电器释放,输出断开,抽水机停机。

  此时因Q1截止,Q1的集电极电位升高,经R1、VD2使Q3基极有偏置电压;由于水位高于Z点,Q2也处于导通待命状态,Q2、Q3都导通,共同锁定G点为低电位,Q1保持截止,继电器不动作,抽水机处于停机状态。即使水塔水箱的水面上下浮动,形成E点H点的水电阻时通时断,而Q4因其集电极被锁定为低电位而不参与控制,消除继电器时通时断烧坏继电器触点或损坏电机的弊端。

  (2)在用水过程中,水塔水箱水位下降,低于H点时,正电源失去E、H点之间的水电阻形成的通路,稳压管VD3截止,Q4截止,不会对G点电压形成影响。

  水位继续下降,只有当水位低于低水位检测点Z时,失去E、Z点之间的水电阻形成的通路,VD4截止,Q2基极因失去偏置电压而截止,而Q4已经先于截止,G点恢复为高电位,电源通过发光二极管D8、电阻R3、R2使Q1导通,继电器吸合,抽水机M通电工作。此时,由于Q1c极为低电位,经R1、VD2连接的Q3截止。这样,即使水塔水箱的水面上下浮动,形成E点、Z点的水电阻时通时断(即Q2的基极电压时有时无).Q2也不会导通,使G点一直维持为高电位,不影响Q1导通,消除了继电器时通时断烧坏继电器触点或损坏电机的弊端。如此循环往复,水位平稳控制在H点与Z点之间。

 控制器电路
