R32用于调节显示的对比度，15脚、16脚外接一个5 V的背光电压。
LCD1602液晶模块内部的字符发生存储器已经存储了160个不同的点阵字符图形，这些字符有阿拉伯数字、英文字母的大小写、常用的符号和日文假名等，每一个字符都有一个固定的代码。
3 软件系统设计
当检测到的温度信号送至A／D转换电路时，程序初始化，当送入到P0口的模拟信号是高电平，则通过P0口送入80C51进行数字信号处理，数据处理完后经P1口送到显示器显示，如送入到P0口的模拟信号不是高电平，则返回。
主程序的流程图如图5所示。

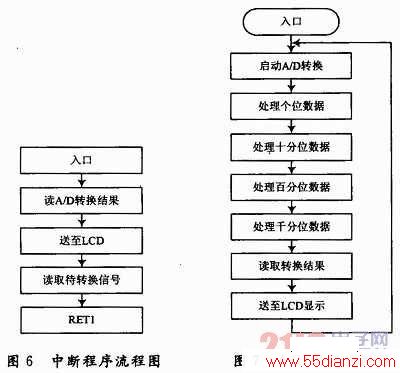

中断程序流程图如图6所示。A／D转换流程图如图7所示。
4 结语
系统采用半导体集成温度传感器AD590。AD590温度传感器不但实现了温度转换为线性化电量，而且精度高、互换性好、应用简单方便，并且可把输出的电信号经A／D转换为数字信号，以发挥其实时和准确的特点。
总之，与水银温度计、铜一镍热电偶温度计及半导体热敏电阻温度计相比，AD590具有线性好，测温不需要参考点及消除电源波动等优点，因此在常温范围内可以取代它们，广泛的应用于科技和工业领域中。
