热带鱼缸水温自动控制器电路设计

      热带鱼缸水温自动控制器通过运用负温度系数热敏电阻器作为感温探头，通过加热气对鱼缸自动加热。本电路暂态时间取得较小，有利于温控精度，对各种大小鱼缸都适用。

一、电路工作原理

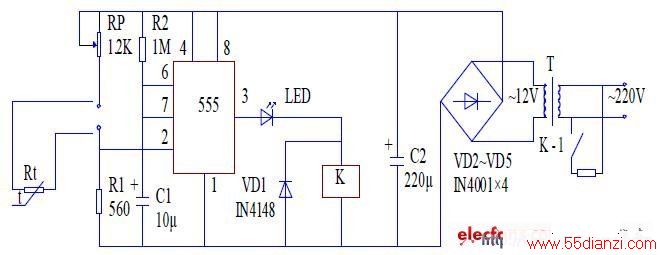

    通过二极管VD2~VD5 整流、电容器C2 滤波后，给电路的控制部分提供了约12V 的电压。555 时基电路接成单稳态触发器，暂态为11s。
设控制温度为25ºC，通过调节电位器RP 使得RP + Rt = 2R1，Rt 为负温度系数的热敏电阻。当温度低于25ºC 时，Rt 阻值升高，555 时基电路的2 脚为低电平，则3 脚由低电平
输出变为高电平输出，继电器K 导通，触点吸合，加热管开始加热，直到温度恢复到25ºC时，Rt 阻值变小，555 时基电路的2 脚处于高电平，3 脚输出低电平，继电器K 失电，触点
断开，加热停止。

二、元器件的选择
      IC 选用NE555、μA555、SL555 等时基集成电路；VD1 选用IN4148 硅开关二极管；LED选用普通发光二极管；VD2~VD5 选用IN4001 型硅整流二极管；Rt 选用常温下470Ω MF51型的负温度系数热敏电阻器；RP 选用WSW 有机实心微调电位器；R1、R2 选用RXT—1/8W型碳膜电阻器；C1、C3 选用CD11—16V 型电解电容器；C2 选用CT1 瓷介电容器；K 选用工作电压12V 的JZC—22F 小型中功率电磁继电器。

三、制作与调试方法
    温度传感探头用塑料电线将热敏电阻器Rt 连接好，然后用环氧树脂胶将焊接点与Rt一起密封，这样就不怕水的侵蚀。在制作过程中只要电路无误，本电路很容易实现，如果元
件性能良好，安装后不需要调试即可用。
