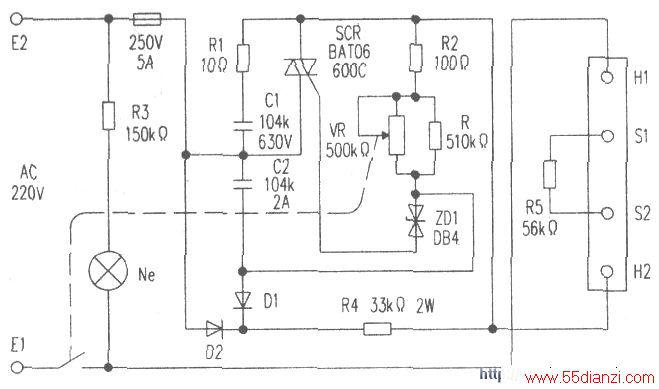

该款温控器是韩国大明电器公司生产的“太阳牌AC220V自动调温器”,为较早期产品。接60W灯泡作假负载试验,Hl-H2间输出电压为90V~220V。Rl、Cl是可控硅保护电路.C2、Dl、D2、R4构成过零检测电路。该款温控器实际上没有自动恒温功能.输出端Sl-S2闻所接电阻R5是没用的,因此该款温控器也可直接适用国产电热毯。
